通带频率47~49MHz, DC-37MHz≥40dB, 58-2400MHz≥35dB, 替代 BPF-B48+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 47 | ~ | 49 | MHz | ||
| 通带损耗 | 4 | dB | ||||
| 带内波动 | 1.5 | dB | ||||
| 带外抑制 | 41 | MHz≥ | 20 | dB | ||
| 带外抑制 | 55 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-37 | MHz≥ | 40 | dB | ||
| 带外抑制 | 58-2400 | MHz≥ | 35 | dB | ||
| 通带驻波 | 1.2 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 BPF-B48+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

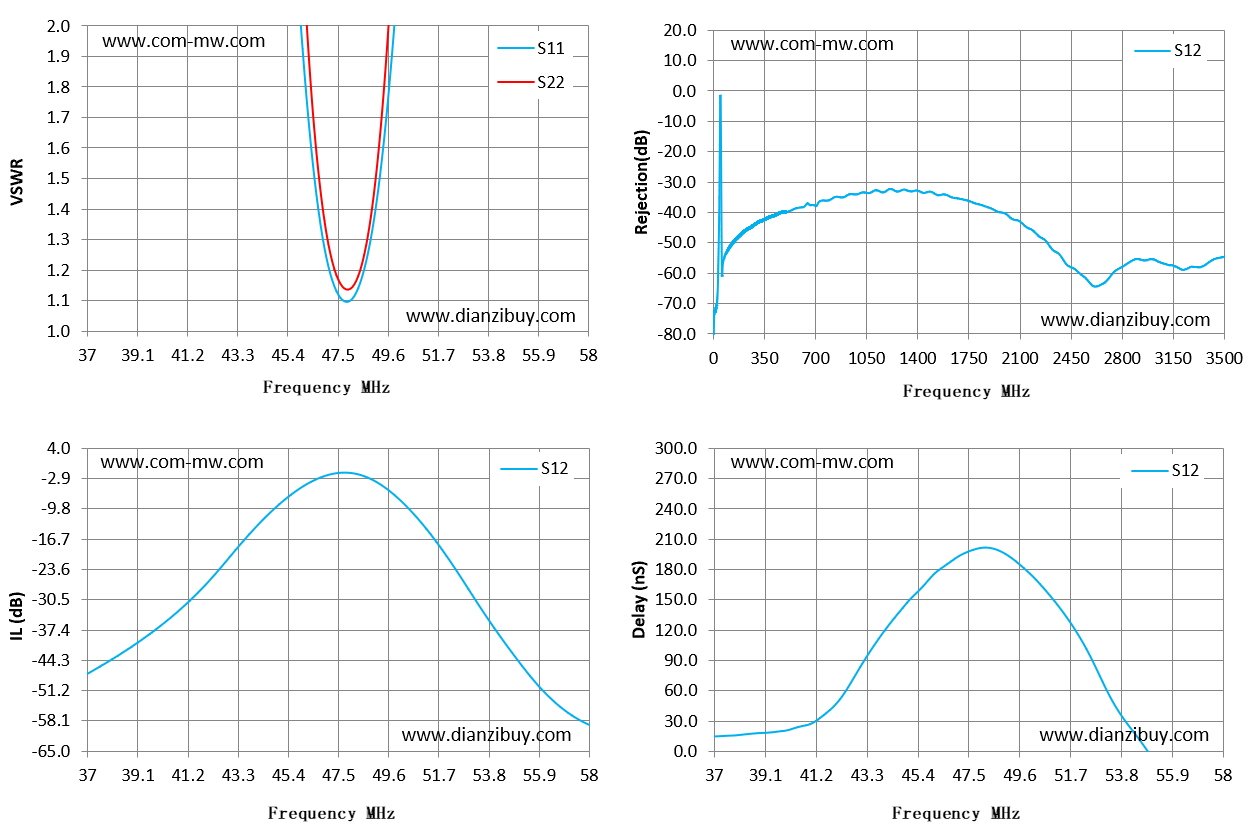

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 37 | 20.85 | 169.26 | -47.54 | -47.54 | 14.8 |
| 39 | 17.97 | 81.06 | -40.87 | -40.87 | 18.18 |
| 40 | 15.97 | 53.98 | -36.94 | -36.94 | 20.5 |
| 42 | 10.92 | 23.84 | -27.1 | -27.1 | 44.68 |
| 43 | 8.01 | 14.71 | -20.85 | -20.85 | 80.1 |
| 45 | 3.43 | 4.66 | -9.18 | -9.18 | 146.75 |
| 46 | 2.01 | 2.38 | -4.96 | -4.96 | 172.25 |
| 48 | 1.1 | 1.14 | -1.58 | -1.58 | 201.13 |
| 49 | 1.33 | 1.41 | -3.21 | -3.21 | 196.5 |
| 51 | 3.38 | 4.39 | -12.74 | -12.74 | 151.77 |
| 52 | 5.22 | 7.55 | -19.84 | -19.84 | 118.55 |
| 54 | 9.98 | 18.2 | -36.27 | -36.27 | 30.74 |
| 55 | 12.35 | 25.81 | -43.78 | -43.78 | -1.77 |
| 57 | 16.51 | 46.91 | -55.55 | -55.55 | -53.51 |
| 58 | 18.14 | 61.33 | -58.85 | -58.85 | -60.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
