通带频率57~61MHz, DC-52MHz≥33dB, 68-2600MHz≥32dB, 表面贴装, 替代 BPF-B59+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 57 | ~ | 61 | MHz | ||
| 通带损耗 | 3.9 | 5.5 | dB | |||
| 带外抑制 | DC-52 | MHz≥ | 20 | 33 | dB | |
| 带外抑制 | 68-2600 | MHz≥ | 20 | 32 | dB | |
| 通带驻波 | 1.6 | 1.9 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 BPF-B59+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

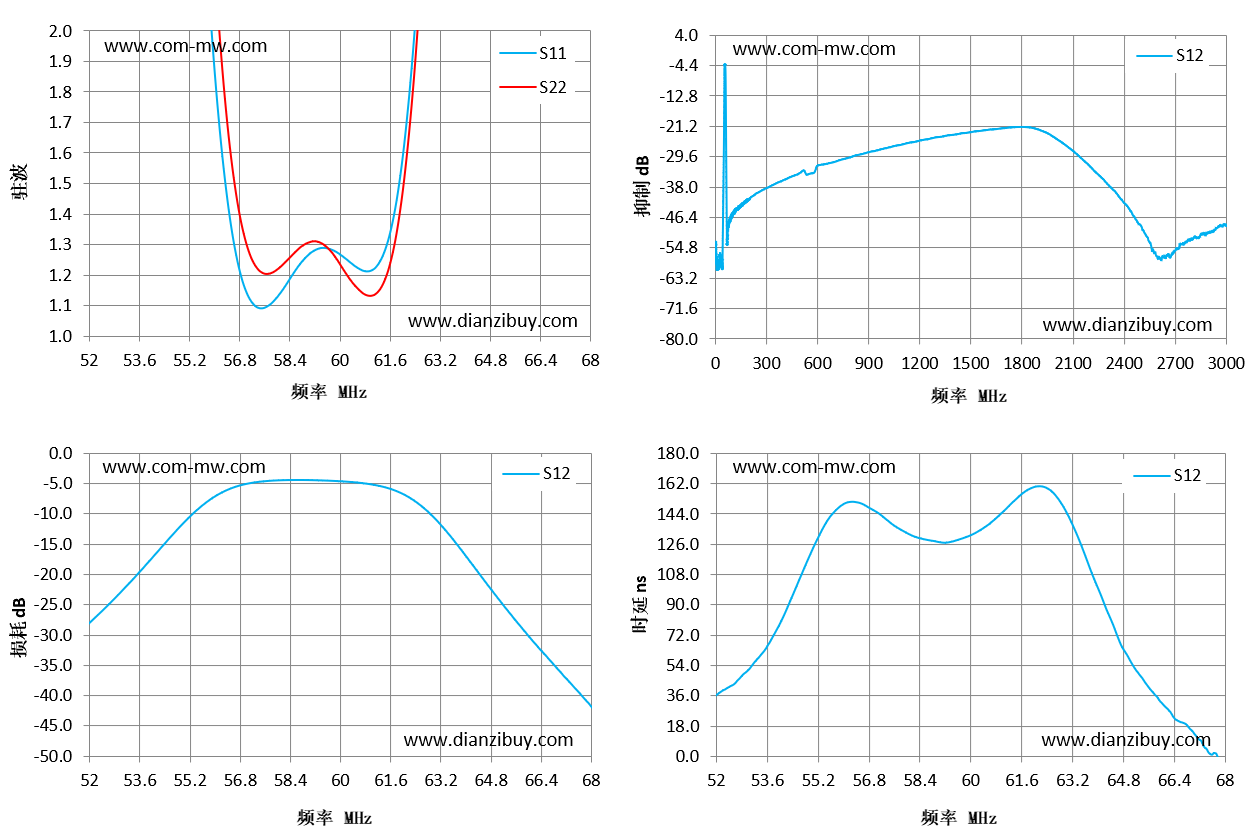

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 52 | 14.15 | 18.8 | -28.02 | 35.94 |
| 53 | 10.68 | 13.85 | -22.95 | 50.78 |
| 54 | 7.09 | 9.01 | -17.29 | 77.67 |
| 55 | 3.93 | 4.86 | -11.53 | 120.63 |
| 57 | 1.16 | 1.32 | -5.01 | 146.26 |
| 58 | 1.12 | 1.22 | -4.41 | 133.21 |
| 59 | 1.26 | 1.31 | -4.36 | 127.66 |
| 60 | 1.27 | 1.24 | -4.55 | 131.27 |
| 61 | 1.21 | 1.13 | -5.07 | 144.54 |
| 62 | 1.56 | 1.45 | -6.62 | 160.01 |
| 63 | 3.07 | 2.9 | -10.53 | 146.96 |
| 65 | 9.69 | 10.4 | -23.58 | 58.95 |
| 66 | 13.29 | 15.04 | -29.99 | 32.82 |
| 67 | 16.4 | 19.25 | -35.84 | 15.46 |
| 68 | 19.12 | 23.27 | -41.63 | -5.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
