通带频率61~65MHz, DC-55MHz≥20dB, 72-2800MHz≥20dB, 替代 BPF-B63+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 61 | ~ | 65 | MHz | ||
| 通带损耗 | 3.6 | 5 | dB | |||
| 带外抑制 | DC-55 | MHz≥ | 20 | 31 | dB | |
| 带外抑制 | 72-2800 | MHz≥ | 20 | 31 | dB | |
| 通带驻波 | 1.3 | 1.7 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 BPF-B63+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

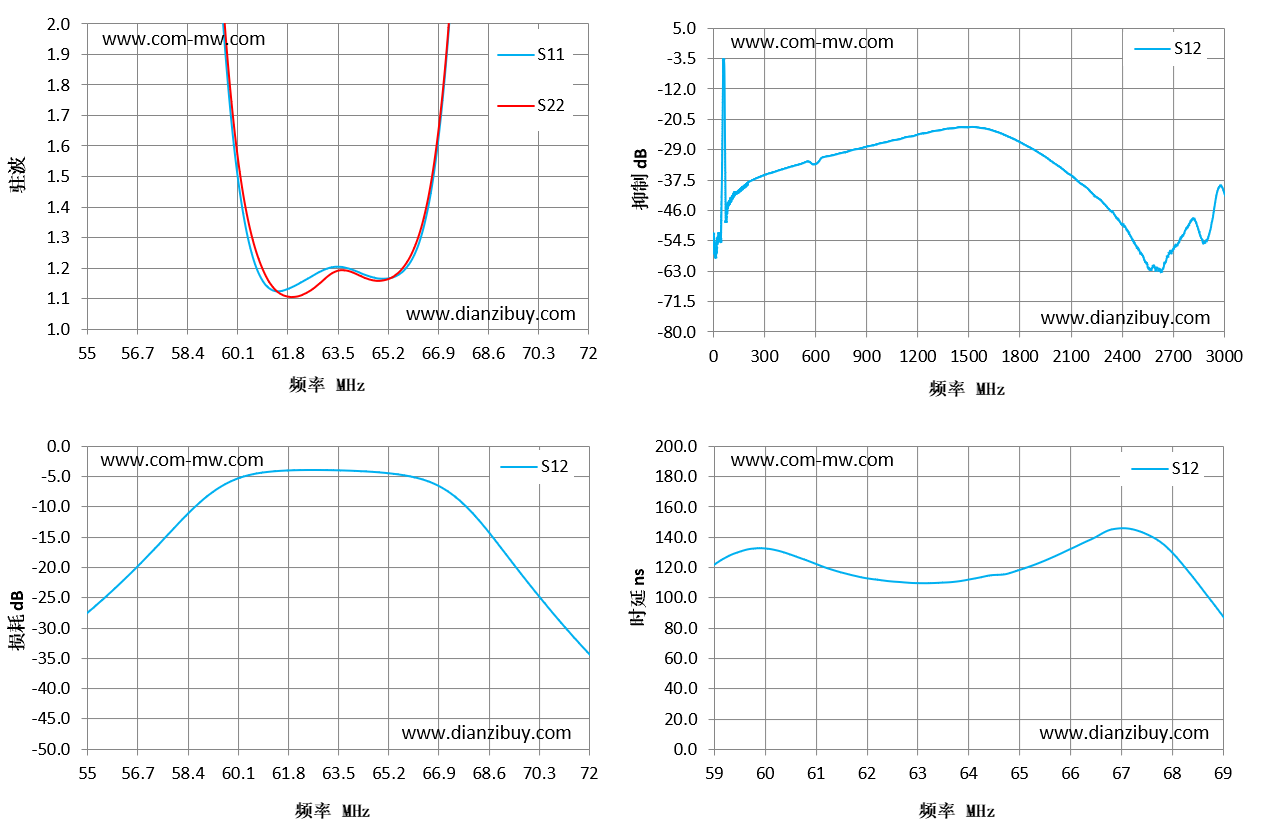

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 55 | 12.68 | 19.59 | -27.6 | 31.64 |
| 56 | 10.92 | 15.13 | -23.25 | 40.16 |
| 57 | 8.57 | 10.49 | -18.48 | 58.24 |
| 59 | 3.09 | 3.24 | -8.58 | 120.99 |
| 60 | 1.61 | 1.67 | -5.55 | 132.51 |
| 61 | 1.15 | 1.19 | -4.32 | 122.64 |
| 62 | 1.14 | 1.11 | -3.97 | 112.9 |
| 64 | 1.2 | 1.19 | -4.05 | 111.67 |
| 65 | 1.16 | 1.16 | -4.35 | 117.88 |
| 66 | 1.22 | 1.24 | -5.02 | 131.55 |
| 67 | 1.67 | 1.7 | -6.74 | 145.7 |
| 68 | 3.22 | 3.27 | -10.65 | 130.97 |
| 70 | 9.26 | 10.72 | -22.78 | 52.39 |
| 71 | 12.04 | 15.42 | -28.7 | 29.43 |
| 72 | 14.04 | 19.97 | -34.15 | 13.45 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
