通带频率108~118MHz, DC-98MHz≥27dB, 132-2000MHz≥28dB, 替代 BPF-B113+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 108 | ~ | 118 | MHz | ||
| 通带损耗 | 3.4 | 5 | dB | |||
| 带外抑制 | DC-98 | MHz≥ | 20 | 27 | dB | |
| 带外抑制 | 132-2000 | MHz≥ | 20 | 28 | dB | |
| 通带驻波 | 1.25 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 BPF-B113+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

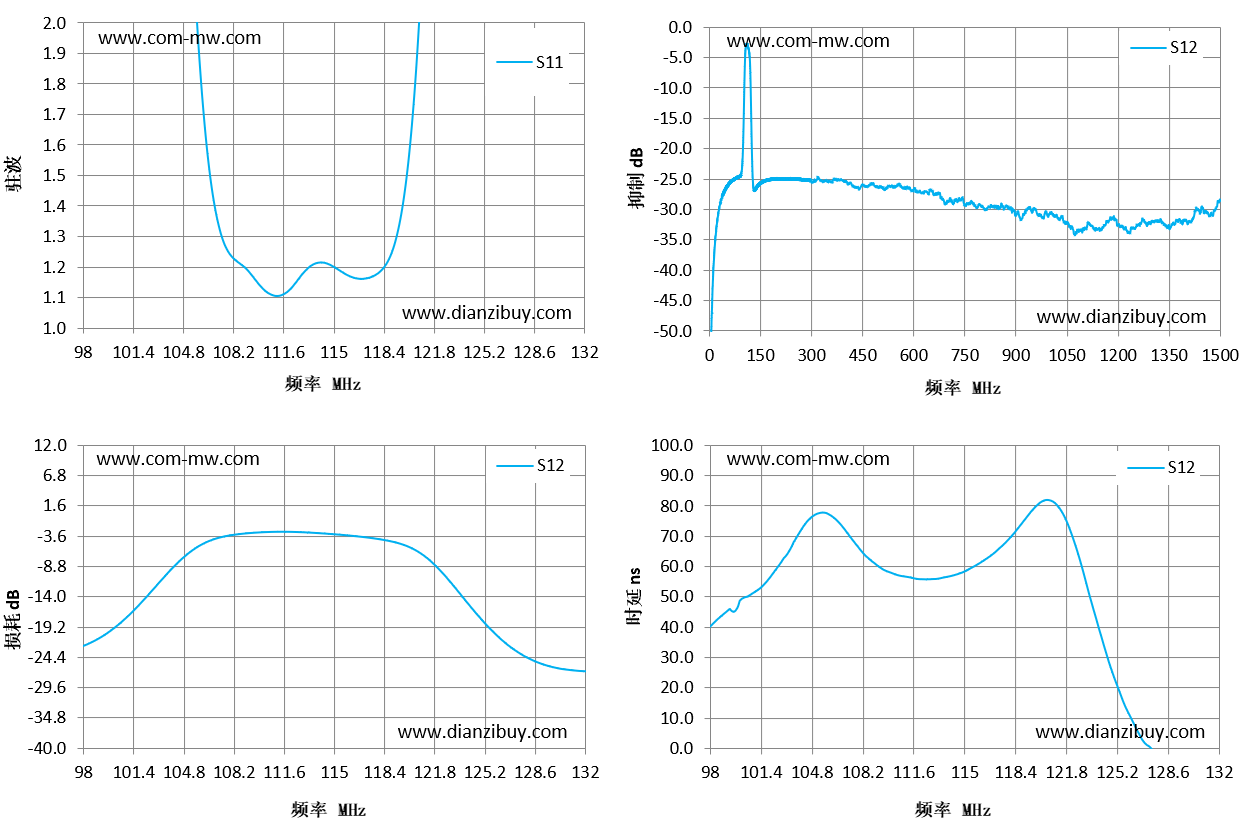

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 98 | 15.67 | -22.35 | -22.35 | 40.07 |
| 100 | 12.32 | -19.48 | -19.48 | 48.55 |
| 103 | 6.1 | -11.91 | -11.91 | 62.91 |
| 105 | 2.72 | -6.77 | -6.77 | 76.81 |
| 108 | 1.24 | -3.37 | -3.37 | 65.92 |
| 110 | 1.14 | -2.86 | -2.86 | 58.01 |
| 113 | 1.19 | -2.86 | -2.86 | 55.77 |
| 115 | 1.2 | -3.19 | -3.19 | 58.2 |
| 117 | 1.16 | -3.67 | -3.67 | 64.25 |
| 120 | 1.52 | -5.27 | -5.27 | 80.6 |
| 122 | 3.53 | -8.95 | -8.95 | 72.71 |
| 125 | 10.59 | -17.91 | -17.91 | 23.34 |
| 127 | 15 | -22.64 | -22.64 | 2.05 |
| 130 | 20.41 | -26.11 | -26.11 | -4.29 |
| 132 | 22.81 | -26.72 | -26.72 | -2.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
