通带频率137~143MHz, 126MHz≥20dB, 154MHz≥20dB, 替代 BPF-B140N+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 137 | ~ | 143 | MHz | ||
| 通带损耗 | 6 | dB | ||||
| 带外抑制 | 126 | MHz≥ | 20 | dB | ||
| 带外抑制 | 154 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-119 | MHz≥ | 40 | dB | ||
| 带外抑制 | 165-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 BPF-B140N+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

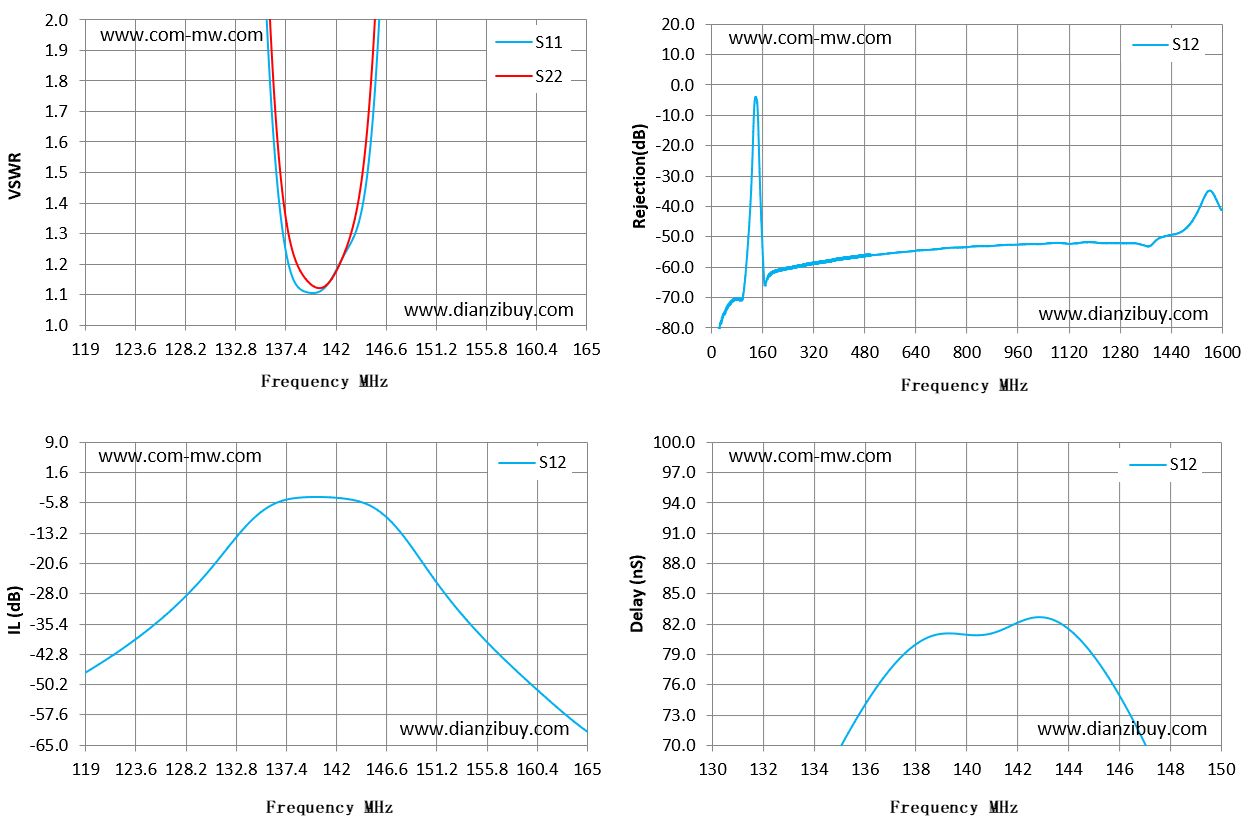

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 119 | 65.22 | 98.99 | -47.33 | -47.33 | 8.85 |
| 122 | 49.17 | 72.46 | -42.22 | -42.22 | 10.27 |
| 126 | 30.69 | 40.2 | -34.09 | -34.09 | 16.18 |
| 129 | 18.35 | 22.36 | -26.45 | -26.45 | 29.3 |
| 132 | 8.37 | 9.76 | -17 | -17 | 52.26 |
| 135 | 2.6 | 2.94 | -8.28 | -8.28 | 69.45 |
| 139 | 1.11 | 1.16 | -4.4 | -4.4 | 80.98 |
| 142 | 1.18 | 1.17 | -4.5 | -4.5 | 82.06 |
| 145 | 1.52 | 1.68 | -6.25 | -6.25 | 78.91 |
| 149 | 6.36 | 7.45 | -16.74 | -16.74 | 58.6 |
| 152 | 15.03 | 17.96 | -27.93 | -27.93 | 34.05 |
| 155 | 25.69 | 32.08 | -37.39 | -37.39 | 15.08 |
| 158 | 37.3 | 49.43 | -45.44 | -45.44 | 5.11 |
| 162 | 53.27 | 77.43 | -55.13 | -55.13 | -9.63 |
| 165 | 65.49 | 102.44 | -61.61 | -61.61 | -20.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
