通带频率135~145MHz, 117MHz≥20dB, 160MHz≥20dB, 替代 BPF-B140W+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 135 | ~ | 145 | MHz | ||
| 通带损耗 | 3.5 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | 117 | MHz≥ | 20 | dB | ||
| 带外抑制 | 160 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-105 | MHz≥ | 40 | dB | ||
| 带外抑制 | 170-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.4 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 BPF-B140W+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

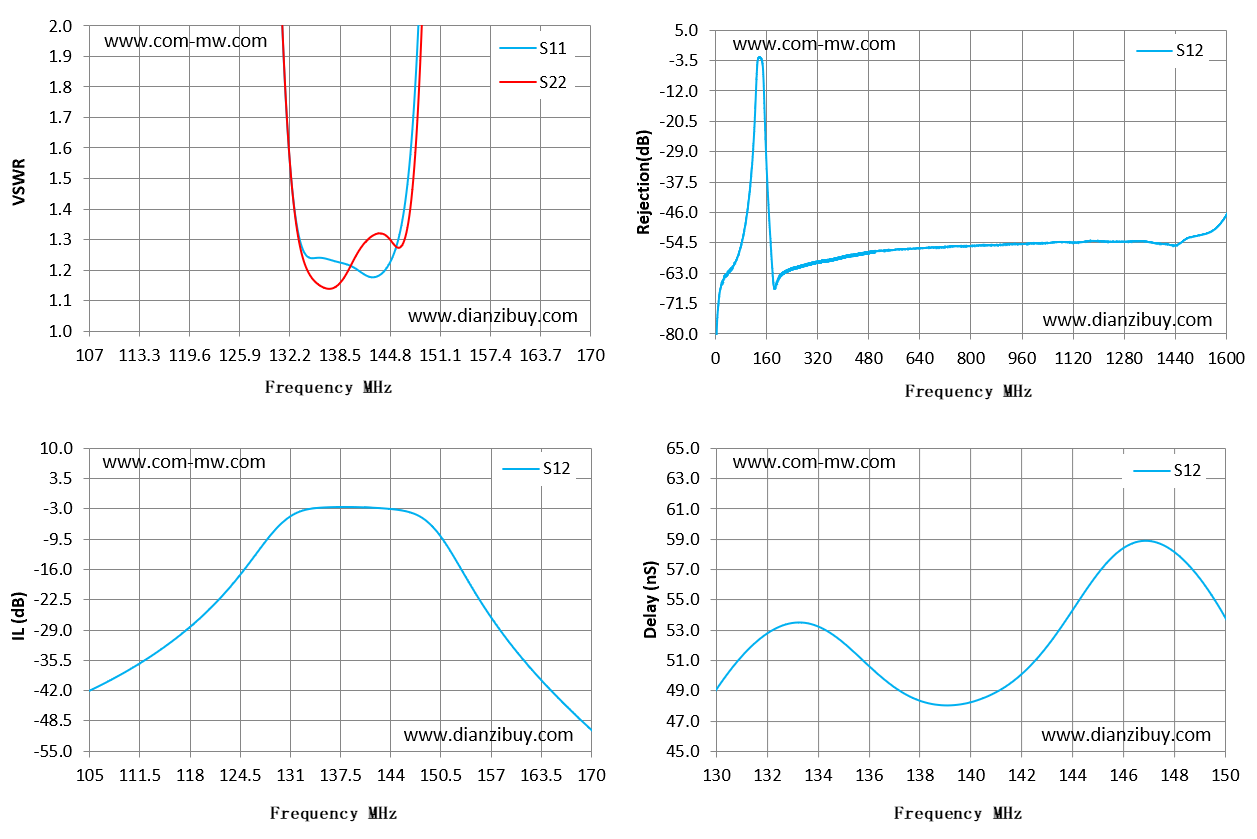

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 107 | 95.71 | 82.38 | -40.36 | -40.36 | 5.2 |
| 112 | 74.55 | 65.8 | -35.64 | -35.64 | 6.52 |
| 116 | 55.1 | 50.54 | -31.02 | -31.02 | 8.64 |
| 121 | 31.11 | 30.85 | -23.75 | -23.75 | 14.97 |
| 125 | 15.36 | 15.22 | -16.12 | -16.12 | 28.93 |
| 130 | 3.14 | 3.13 | -5.91 | -5.91 | 49 |
| 134 | 1.26 | 1.23 | -2.89 | -2.89 | 53.24 |
| 139 | 1.22 | 1.17 | -2.6 | -2.6 | 48.02 |
| 143 | 1.18 | 1.32 | -2.88 | -2.88 | 51.84 |
| 148 | 1.81 | 1.58 | -4.81 | -4.81 | 58.19 |
| 152 | 6.79 | 6.68 | -12.67 | -12.67 | 46.55 |
| 157 | 20.67 | 22.27 | -26.17 | -26.17 | 20.26 |
| 161 | 33.52 | 37.38 | -34.93 | -34.93 | 10.42 |
| 166 | 50.33 | 57.11 | -43.99 | -43.99 | 4.62 |
| 170 | 63.5 | 72.52 | -50.36 | -50.36 | 0.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
