通带频率151~163MHz, 131MHz≥20dB, 187MHz≥20dB, 表面贴装, 替代 BPF-B157+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 151 | ~ | 163 | MHz | ||
| 通带损耗 | 3.5 | dB | ||||
| 带外抑制 | 131 | MHz≥ | 20 | dB | ||
| 带外抑制 | 187 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-115 | MHz≥ | 40 | dB | ||
| 带外抑制 | 200-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.4 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 BPF-B157+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

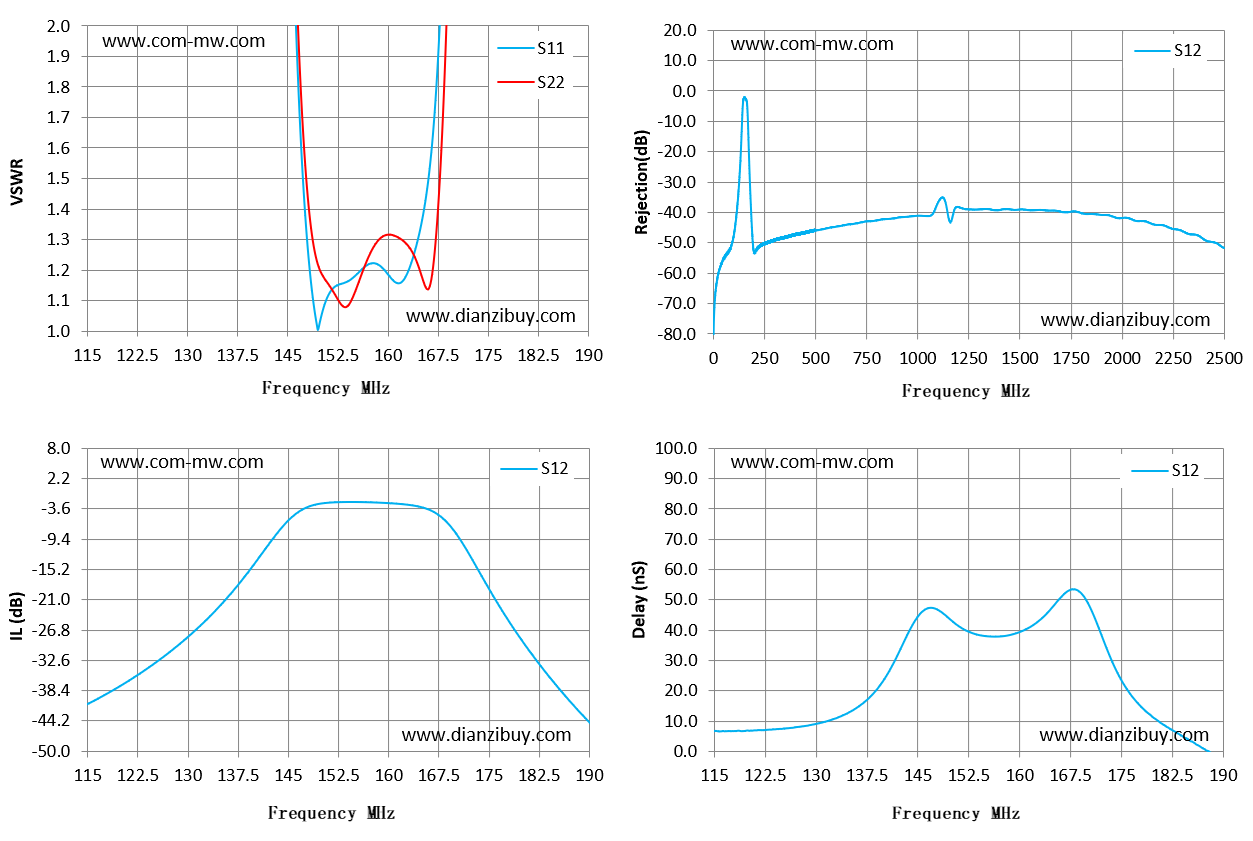

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 115 | 84.93 | 145.24 | -40.95 | 6.67 |
| 120 | 72.36 | 117.16 | -37.39 | 6.78 |
| 126 | 54.36 | 81.02 | -32.22 | 7.67 |
| 131 | 38.65 | 51.09 | -26.93 | 9.61 |
| 136 | 23.5 | 27.61 | -20.39 | 14.47 |
| 142 | 7.51 | 8.14 | -10.47 | 31.97 |
| 147 | 1.61 | 1.77 | -3.81 | 47.33 |
| 153 | 1.15 | 1.09 | -2.33 | 38.97 |
| 158 | 1.22 | 1.28 | -2.41 | 38.14 |
| 163 | 1.19 | 1.28 | -2.87 | 43.43 |
| 169 | 2.79 | 2.16 | -6.63 | 52.24 |
| 174 | 11.02 | 9.89 | -16.74 | 27.63 |
| 179 | 22.45 | 23.58 | -27.13 | 12.41 |
| 185 | 35.94 | 44.68 | -37.33 | 3.58 |
| 190 | 46.84 | 66.17 | -44.49 | -3.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
