通带频率 170~185MHz, 150MHz≥20dB, 210MHz≥30dB, 替代 BPF-B177+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 170 | ~ | 185 | MHz | ||
| 通带损耗 | 3.5 | dB | ||||
| 带内波动 | 1.5 | dB | ||||
| 带外抑制 | 150 | MHz≥ | 20 | dB | ||
| 带外抑制 | 210 | MHz≥ | 30 | dB | ||
| 带外抑制 | DC-135 | MHz≥ | 40 | dB | ||
| 带外抑制 | 220-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.7 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 其它 | 替代 BPF-B177+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

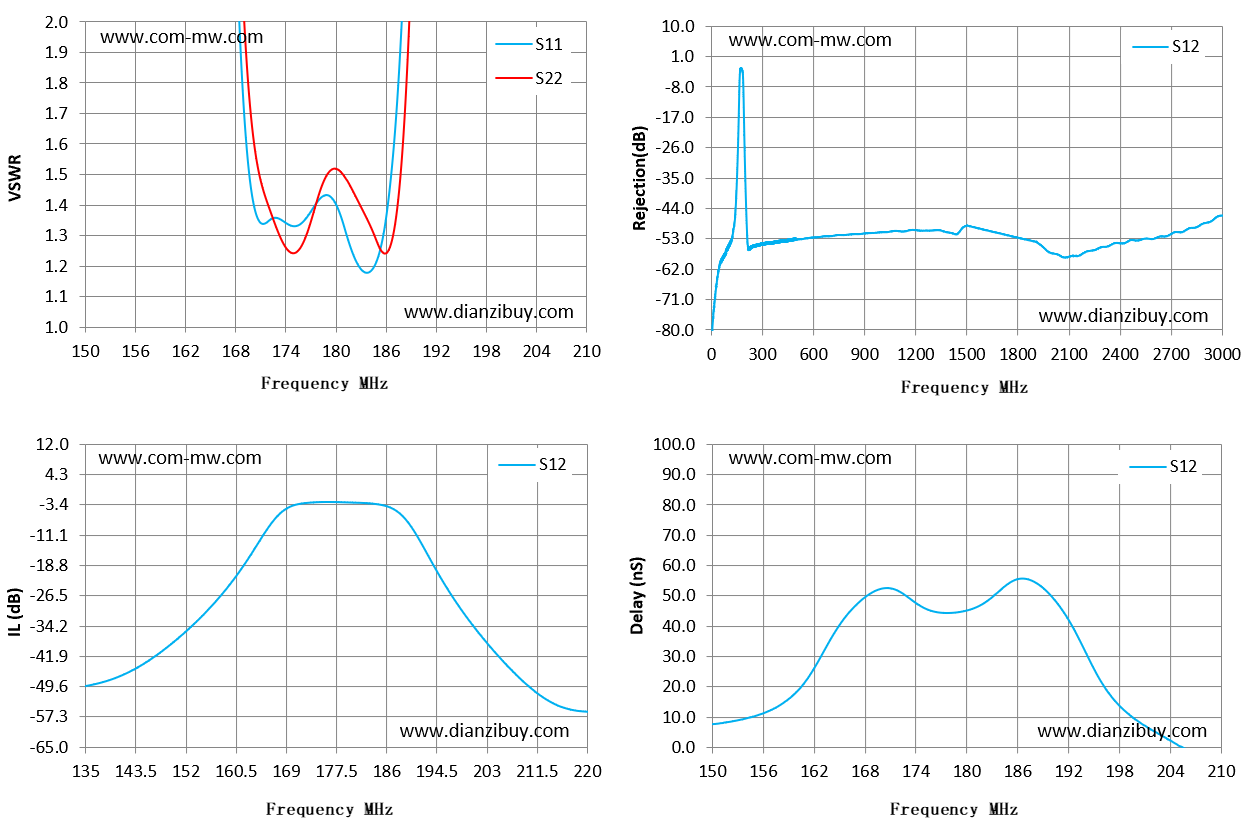

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 150 | 63.2 | 93.42 | -38.26 | -38.26 | 7.68 |
| 154 | 46.52 | 62.6 | -32.87 | -32.87 | 9.59 |
| 159 | 26.9 | 32.68 | -24.61 | -24.61 | 15.99 |
| 163 | 12.77 | 14.69 | -16.21 | -16.21 | 31.04 |
| 167 | 3.44 | 3.98 | -7.26 | -7.26 | 47.16 |
| 171 | 1.34 | 1.48 | -3.34 | -3.34 | 52.5 |
| 176 | 1.34 | 1.27 | -2.77 | -2.77 | 44.92 |
| 180 | 1.4 | 1.52 | -2.91 | -2.91 | 45.17 |
| 184 | 1.18 | 1.34 | -3.25 | -3.25 | 52 |
| 189 | 2.79 | 2.12 | -6.74 | -6.74 | 52.62 |
| 193 | 9.97 | 8.44 | -16.16 | -16.16 | 37.15 |
| 197 | 21.53 | 20.21 | -26.35 | -26.35 | 17.02 |
| 201 | 34.13 | 35.71 | -34.77 | -34.77 | 7.22 |
| 206 | 50.29 | 60.68 | -43.56 | -43.56 | -0.74 |
| 210 | 63.04 | 87.73 | -49.41 | -49.41 | -7.24 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
