通带频率185~195MHz, 170MHz≥20dB, 212MHz≥30dB, 替代 BPF-B190+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 185 | ~ | 195 | MHz | ||
| 通带损耗 | 4.7 | dB | ||||
| 带外抑制 | 170 | MHz≥ | 20 | dB | ||
| 带外抑制 | 212 | MHz≥ | 30 | dB | ||
| 带外抑制 | DC-155 | MHz≥ | 40 | dB | ||
| 带外抑制 | 220-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 BPF-B190+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

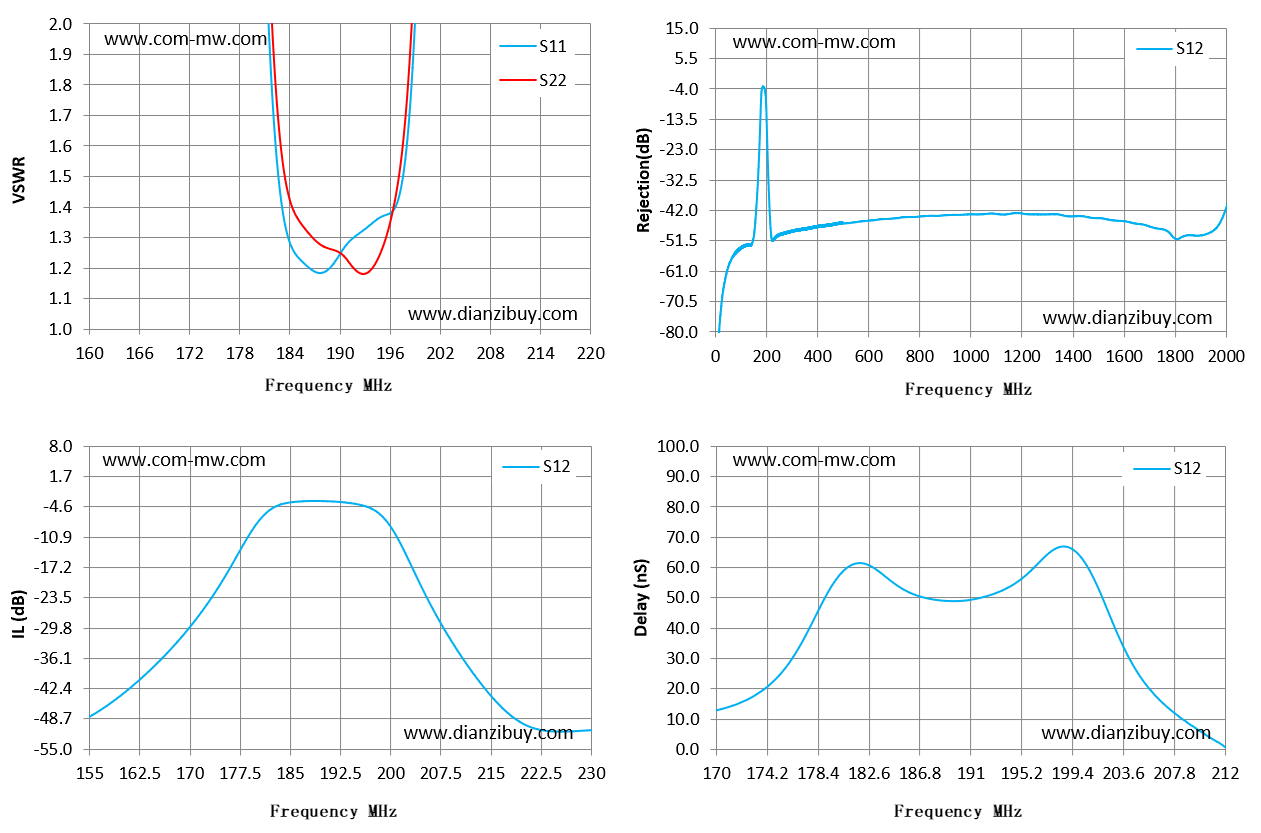

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 160 | 65.77 | 123.82 | -43.45 | -43.45 | 12.54 |
| 164 | 51.91 | 85.07 | -38.6 | -38.6 | 11.13 |
| 169 | 34.68 | 48.33 | -31.28 | -31.28 | 12.17 |
| 173 | 21.11 | 26.57 | -24 | -24 | 17.29 |
| 177 | 9.18 | 10.71 | -14.92 | -14.92 | 34.61 |
| 181 | 2.36 | 2.66 | -6.41 | -6.41 | 60.4 |
| 186 | 1.21 | 1.32 | -3.46 | -3.46 | 51.72 |
| 190 | 1.24 | 1.25 | -3.33 | -3.33 | 48.93 |
| 194 | 1.35 | 1.2 | -3.75 | -3.75 | 53.12 |
| 199 | 1.99 | 2.2 | -6.78 | -6.78 | 66.82 |
| 203 | 7.6 | 8.24 | -16.31 | -16.31 | 39.61 |
| 207 | 17.82 | 20.11 | -27.36 | -27.36 | 14.94 |
| 211 | 29.03 | 35.64 | -36.38 | -36.38 | 3.4 |
| 216 | 43.16 | 60.2 | -45.28 | -45.28 | -9.06 |
| 220 | 53.75 | 84.74 | -49.74 | -49.74 | -14.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
