通带频率194~204MHz, DC-179MHz≥20dB, 221-2000MHz≥20dB, 替代 BPF-B199+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 194 | ~ | 204 | MHz | ||
| 通带损耗 | 4.2 | 5 | dB | |||
| 带外抑制 | DC-179 | MHz≥ | 20 | 31 | dB | |
| 带外抑制 | 221-2000 | MHz≥ | 20 | 30 | dB | |
| 通带驻波 | 1.2 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 BPF-B199+ |
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |

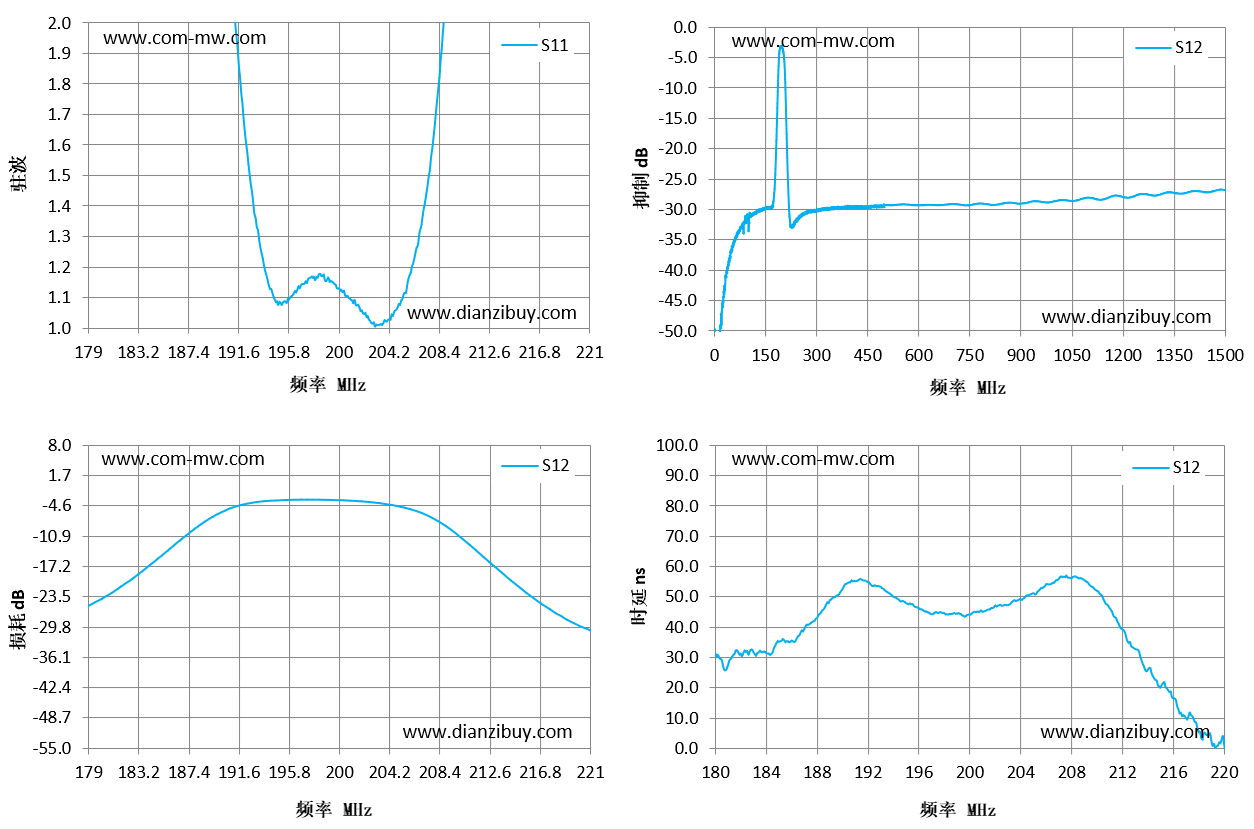

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 179 | 10.61 | -25.46 | -25.46 | 28.99 |
| 182 | 9 | -20.99 | -20.99 | 30.88 |
| 185 | 7.51 | -15.3 | -15.3 | 35.33 |
| 188 | 4.75 | -9.26 | -9.26 | 42.77 |
| 191 | 2.22 | -5.02 | -5.02 | 55.26 |
| 194 | 1.17 | -3.54 | -3.54 | 50.33 |
| 197 | 1.14 | -3.26 | -3.26 | 44.37 |
| 200 | 1.13 | -3.38 | -3.38 | 44.08 |
| 203 | 1.02 | -3.88 | -3.88 | 47.2 |
| 206 | 1.17 | -5.24 | -5.24 | 53.44 |
| 209 | 2.07 | -8.79 | -8.79 | 55.82 |
| 212 | 4.53 | -14.89 | -14.89 | 39.5 |
| 215 | 7.62 | -21.2 | -21.2 | 20.41 |
| 218 | 9.73 | -26.6 | -26.6 | 6.39 |
| 221 | 10.78 | -30.39 | -30.39 | -0.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
