通带频率410~470MHz, DC-200MHz≥30dB, 850-1500MHz≥30dB, 替代RBP-440+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 410 | ~ | 470 | MHz | ||
| 通带损耗 | 3 | dB | ||||
| 带外抑制 | DC-200 | MHz≥ | 30 | dB | ||
| 带外抑制 | 320 | MHz≥ | 20 | dB | ||
| 带外抑制 | 650 | MHz≥ | 20 | dB | ||
| 带外抑制 | 850-1500 | MHz≥ | 30 | dB | ||
| 通带驻波 | 1.3 | 2.0 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代RBP-440+ 相位线性度Fc±30MHz；±6° |

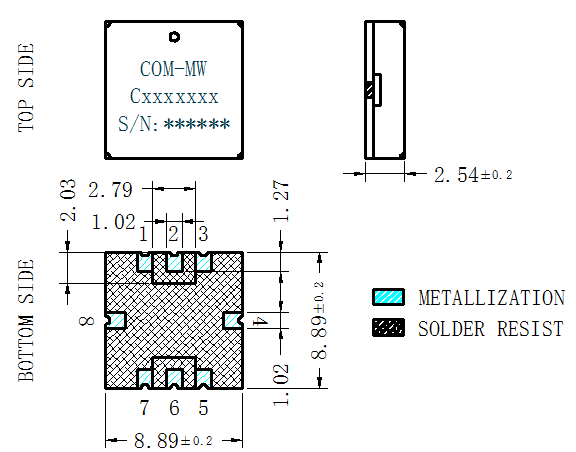

| 输入/输出端 | 2 , 6 |
| 接地端口 | 1 , 3 , 4 , 5 , 7 , 8 |

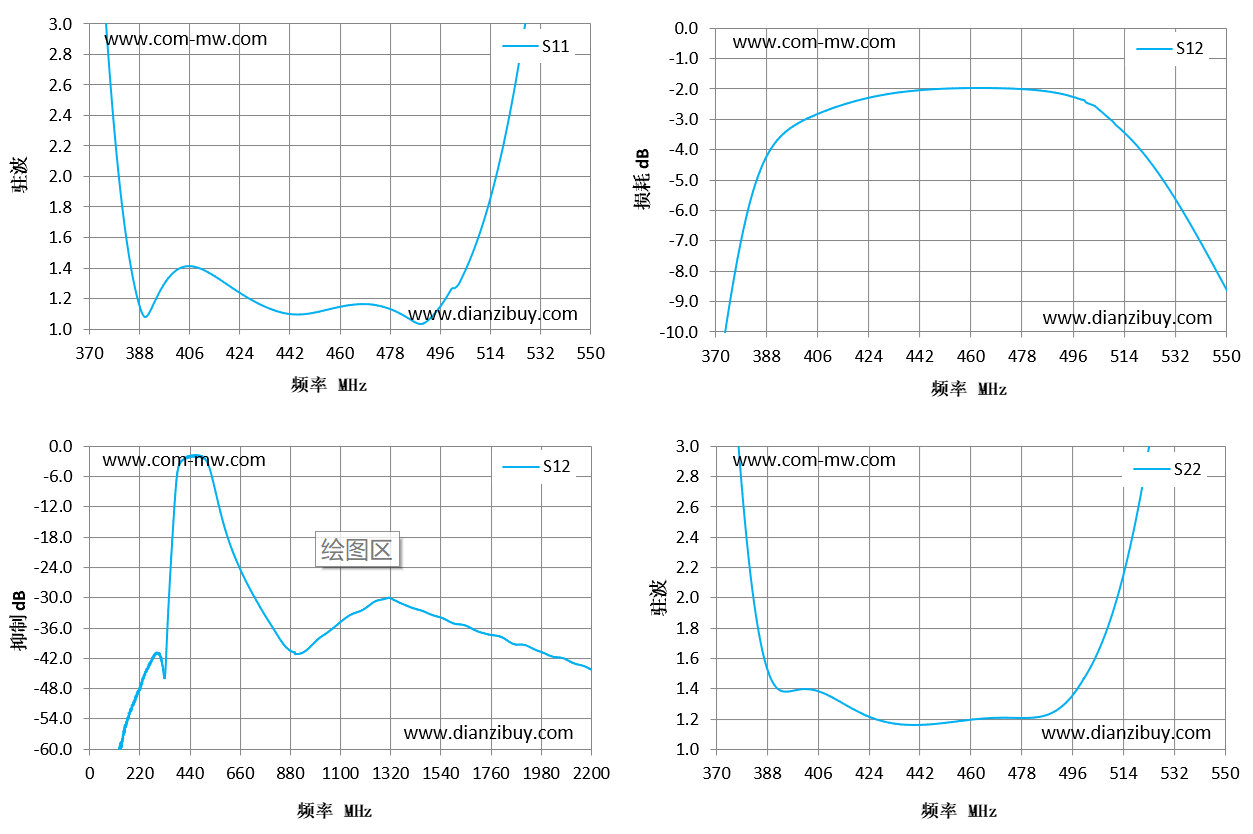

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 370 | 5 | -12.32 | 5.58 |
| 383 | 1.65 | -5.52 | 2.02 |
| 396 | 1.27 | -3.32 | 1.38 |
| 409 | 1.4 | -2.71 | 1.36 |
| 421 | 1.28 | -2.35 | 1.24 |
| 434 | 1.14 | -2.11 | 1.17 |
| 447 | 1.1 | -2 | 1.17 |
| 460 | 1.15 | -1.96 | 1.2 |
| 473 | 1.16 | -1.97 | 1.21 |
| 486 | 1.06 | -2.06 | 1.22 |
| 499 | 1.23 | -2.33 | 1.43 |
| 511 | 1.62 | -3.06 | 1.9 |
| 524 | 2.7 | -4.46 | 3.09 |
| 537 | 4.43 | -6.26 | 5.04 |
| 550 | 7.41 | -8.58 | 8.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
