通带频率20~21MHz, DC-17MHz≥20dB, 27-400MHz≥20dB, 表面贴装, 替代SXBP-20R5+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 20 | ~ | 21 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-17 | MHz≥ | 20 | dB | ||
| 带外抑制 | 27-400 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-20R5+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

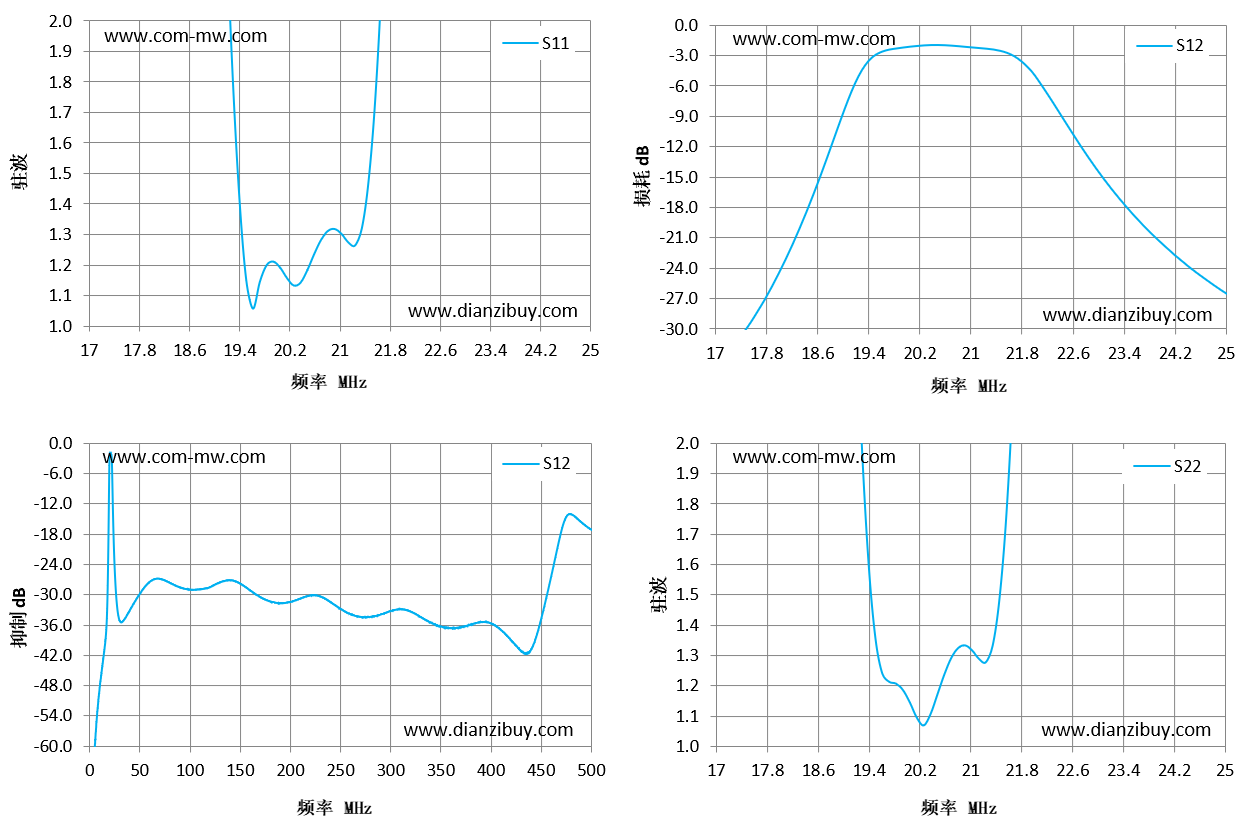

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 17 | 11.21 | -34.14 | 12.11 |
| 18 | 7.99 | -24.52 | 8.47 |
| 18 | 7.99 | -24.52 | 8.47 |
| 19 | 3.7 | -9.24 | 3.91 |
| 19 | 3.7 | -9.24 | 3.91 |
| 20 | 1.21 | -2.21 | 1.18 |
| 20 | 1.21 | -2.21 | 1.18 |
| 21 | 1.32 | -2.15 | 1.33 |
| 22 | 4.81 | -5.01 | 4.95 |
| 22 | 4.81 | -5.01 | 4.95 |
| 23 | 19.25 | -14.18 | 21.85 |
| 23 | 19.25 | -14.18 | 21.85 |
| 24 | 17.45 | -21.29 | 19.51 |
| 24 | 17.45 | -21.29 | 19.51 |
| 25 | 14.54 | -26.19 | 15.88 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
