通带频率24~31MHz, DC-19MHz≥20dB, 39-900MHz≥20dB, 表面贴装, 替代SXBP-27R5+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 24 | ~ | 31 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-19 | MHz≥ | 20 | dB | ||
| 带外抑制 | 39-900 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-27R5+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

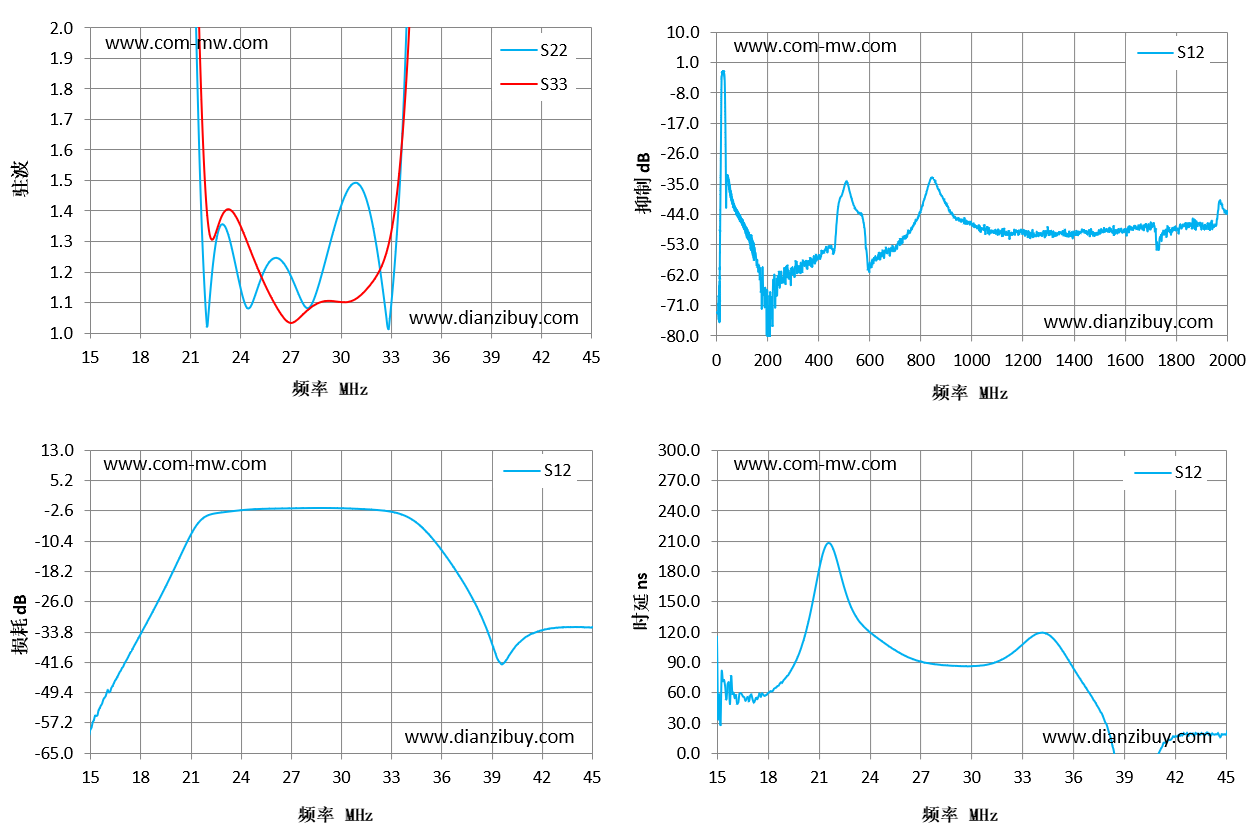

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 15 | 306.31 | 39.03 | -58.8 | 114.21 |
| 17 | 43.06 | 16.95 | -42.66 | 56.63 |
| 19 | 13.58 | 8.77 | -26.33 | 73.23 |
| 21 | 2.91 | 3.27 | -8.55 | 181.78 |
| 24 | 1.15 | 1.36 | -2.39 | 120.56 |
| 26 | 1.24 | 1.1 | -1.95 | 97.28 |
| 28 | 1.08 | 1.08 | -1.82 | 87.72 |
| 30 | 1.41 | 1.1 | -1.86 | 86.1 |
| 32 | 1.32 | 1.18 | -2.27 | 94.6 |
| 34 | 2.09 | 1.89 | -4.12 | 118.84 |
| 36 | 15.74 | 7.41 | -12.66 | 84.21 |
| 39 | 42.64 | 356.56 | -36.77 | -113.92 |
| 41 | 30.95 | 81.87 | -35.19 | -2.6 |
| 43 | 22.28 | 105.81 | -32.54 | 18.65 |
| 45 | 17.79 | 801.57 | -32.59 | 18.37 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
