通带频率30~40MHz, DC-19MHz≥30dB, 65-1350MHz≥30dB, 表面贴装, 替代SXBP-35N+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30 | ~ | 40 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 21 | MHz≥ | 20 | dB | ||
| 带外抑制 | 60 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-19 | MHz≥ | 30 | dB | ||
| 带外抑制 | 65-1350 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-35N+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

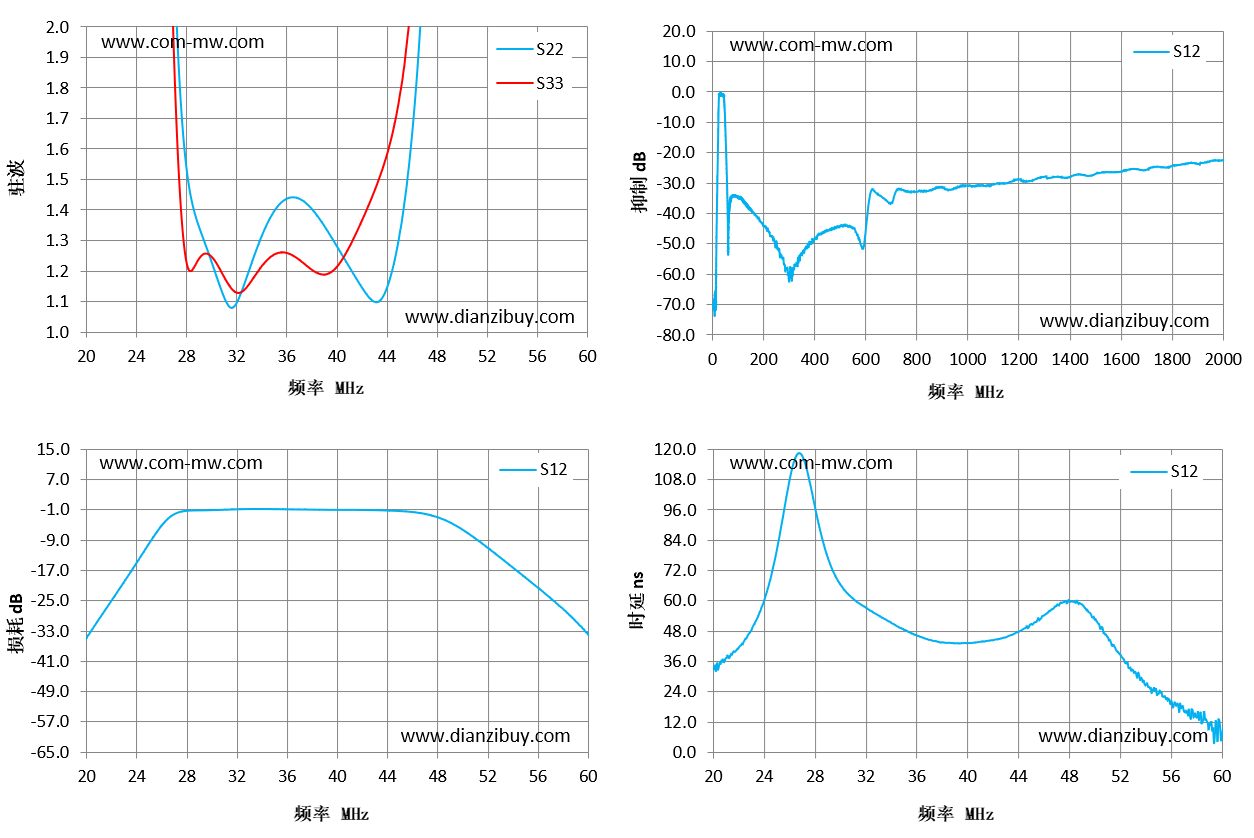

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 20 | 28 | 2937.82 | -35.14 | 33.94 |
| 23 | 11.74 | 22.67 | -20.23 | 47.98 |
| 26 | 4.11 | 4.07 | -5.24 | 106.92 |
| 29 | 1.35 | 1.24 | -1.08 | 77.59 |
| 31 | 1.12 | 1.18 | -0.92 | 61.08 |
| 34 | 1.31 | 1.21 | -0.72 | 51.47 |
| 37 | 1.44 | 1.24 | -0.84 | 44.49 |
| 40 | 1.28 | 1.21 | -0.94 | 43.19 |
| 43 | 1.1 | 1.46 | -1.03 | 45.48 |
| 46 | 1.65 | 2.13 | -1.52 | 54.17 |
| 49 | 5.41 | 7.27 | -4.19 | 58.69 |
| 51 | 15.06 | 31.65 | -8.4 | 45.78 |
| 54 | 26.81 | 140.78 | -16.13 | 26.5 |
| 57 | 21.28 | 48.75 | -24.27 | 16.51 |
| 60 | 16.83 | 27.41 | -33.47 | 4.67 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
