通带频率24~46MHz, 16MHz≥20dB, 73MHz≥20dB, 表面贴装, 替代SXBP-35W+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 24 | ~ | 46 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | 16 | MHz≥ | 20 | dB | ||
| 带外抑制 | 73 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-35W+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

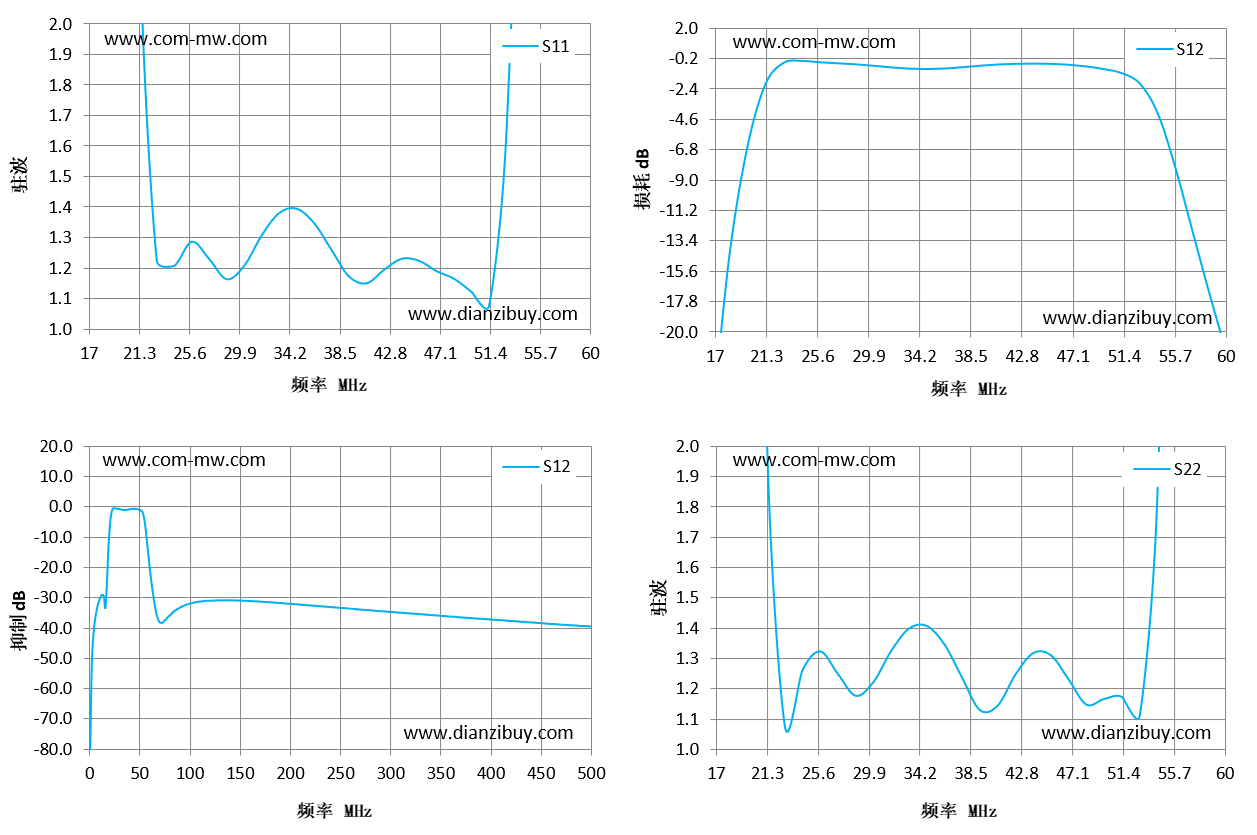

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 17 | 28.44 | -25.47 | 26.73 |
| 20 | 6.13 | -6.28 | 5.2 |
| 23 | 1.22 | -0.46 | 1.08 |
| 26 | 1.28 | -0.43 | 1.32 |
| 29 | 1.16 | -0.58 | 1.18 |
| 32 | 1.31 | -0.8 | 1.32 |
| 35 | 1.39 | -0.92 | 1.41 |
| 39 | 1.26 | -0.79 | 1.24 |
| 42 | 1.15 | -0.59 | 1.14 |
| 45 | 1.23 | -0.53 | 1.32 |
| 48 | 1.19 | -0.61 | 1.23 |
| 51 | 1.12 | -0.93 | 1.17 |
| 54 | 1.65 | -2.01 | 1.11 |
| 57 | 8.26 | -8.23 | 4.42 |
| 60 | 25.04 | -17.77 | 19.99 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
