通带频率5~85MHz, DC-1MHz≥20dB, 116-2500MHz≥20dB, 表面贴装, 替代SXBP-45-75+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5 | ~ | 85 | MHz |
| 通带损耗 | / | / | 2.2 | dB | ||
| 带外抑制 | DC-1 | MHz≥ | 20 | dB | ||
| 带外抑制 | 116-2500 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-45-75+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

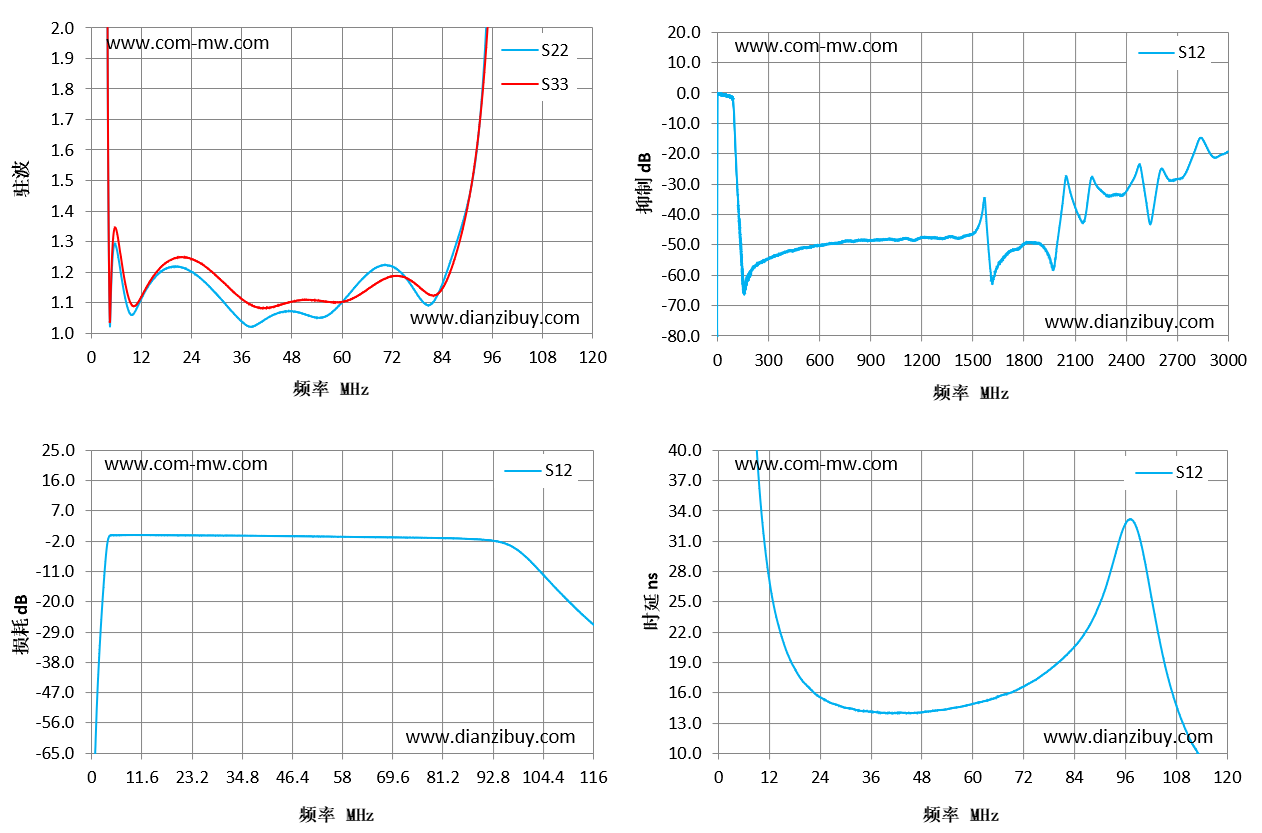

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 435.82 | 600.24 | -79.07 | 11337.31 |
| 9 | 1.07 | 1.11 | -0.21 | 39.58 |
| 17 | 1.2 | 1.22 | -0.28 | 19.13 |
| 26 | 1.18 | 1.23 | -0.37 | 15.12 |
| 34 | 1.07 | 1.13 | -0.42 | 14.23 |
| 43 | 1.06 | 1.08 | -0.52 | 14.06 |
| 51 | 1.06 | 1.11 | -0.65 | 14.28 |
| 60 | 1.1 | 1.1 | -0.78 | 14.96 |
| 69 | 1.22 | 1.17 | -0.93 | 16.08 |
| 77 | 1.15 | 1.17 | -1.05 | 18.01 |
| 86 | 1.24 | 1.2 | -1.32 | 21.74 |
| 94 | 1.87 | 1.84 | -2.19 | 30.45 |
| 103 | 11.86 | 5.29 | -10.17 | 23.24 |
| 111 | 33.58 | 7.9 | -20.92 | 11.5 |
| 120 | 66.18 | 10.07 | -31.26 | 6.67 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
