通带频率61.9~76.5MHz, DC-55MHz≥20dB, 87-3200MHz≥20dB, 表面贴装, 替代SXBP-69+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 61.9 | ~ | 76.5 | MHz |
| 通带损耗 | / | / | 2.2 | dB | ||
| 带外抑制 | DC-55 | MHz≥ | 20 | dB | ||
| 带外抑制 | 87-3200 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-69+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

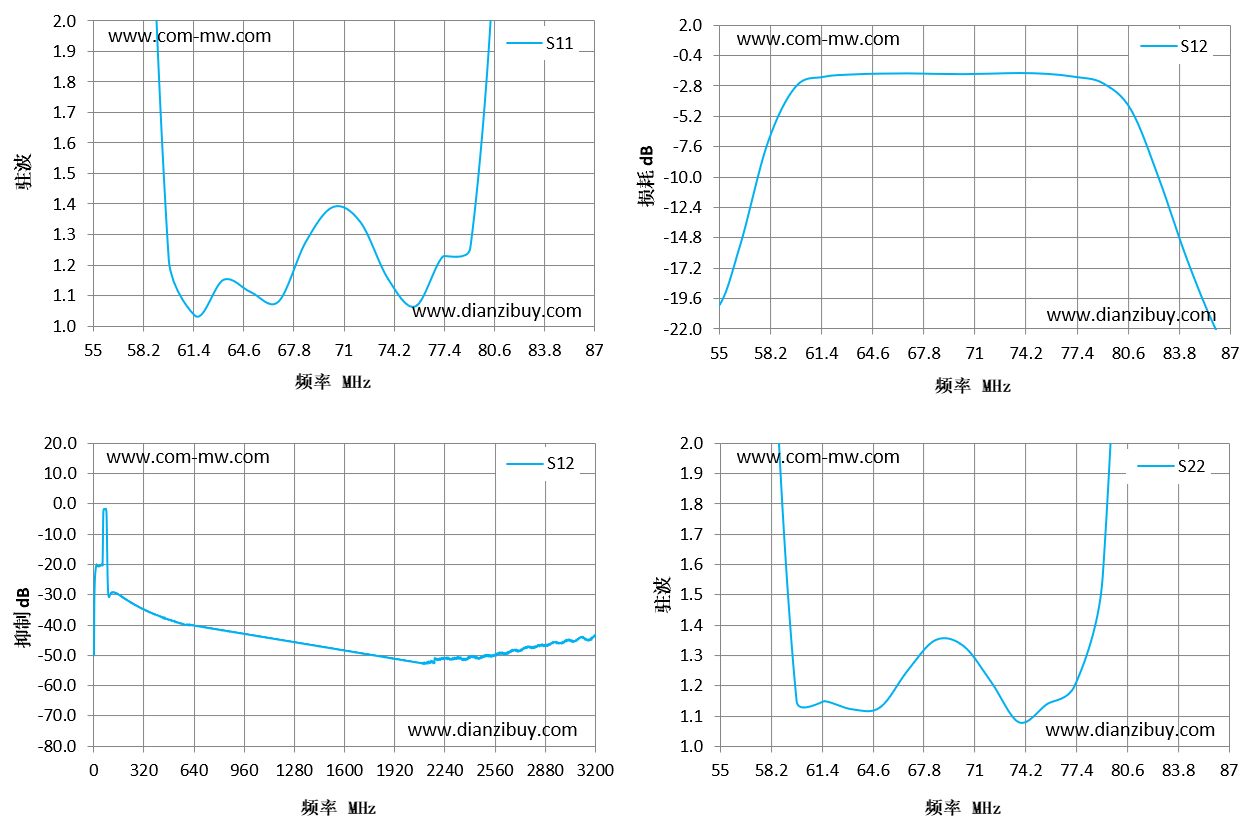

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 55 | 19.27 | -20.38 | 15.53 |
| 57 | 11.47 | -15.46 | 9.17 |
| 60 | 1.22 | -2.85 | 1.15 |
| 62 | 1.03 | -2.09 | 1.15 |
| 64 | 1.15 | -1.9 | 1.12 |
| 66 | 1.11 | -1.83 | 1.13 |
| 69 | 1.28 | -1.85 | 1.35 |
| 71 | 1.39 | -1.87 | 1.33 |
| 73 | 1.34 | -1.83 | 1.21 |
| 76 | 1.07 | -1.85 | 1.14 |
| 78 | 1.23 | -2.09 | 1.2 |
| 80 | 1.26 | -2.6 | 1.56 |
| 82 | 2.51 | -4.69 | 3.91 |
| 85 | 15.86 | -16.48 | 19.47 |
| 87 | 25.27 | -21.87 | 28.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
