通带频率63~77MHz, 50MHz≥20dB, 95MHz≥20dB, 表面贴装, 替代SXBP-70+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 63 | ~ | 77 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 50 | MHz≥ | 20 | dB | ||
| 带外抑制 | 95 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-19 | MHz≥ | 40 | dB | ||
| 带外抑制 | 195-1000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-70+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

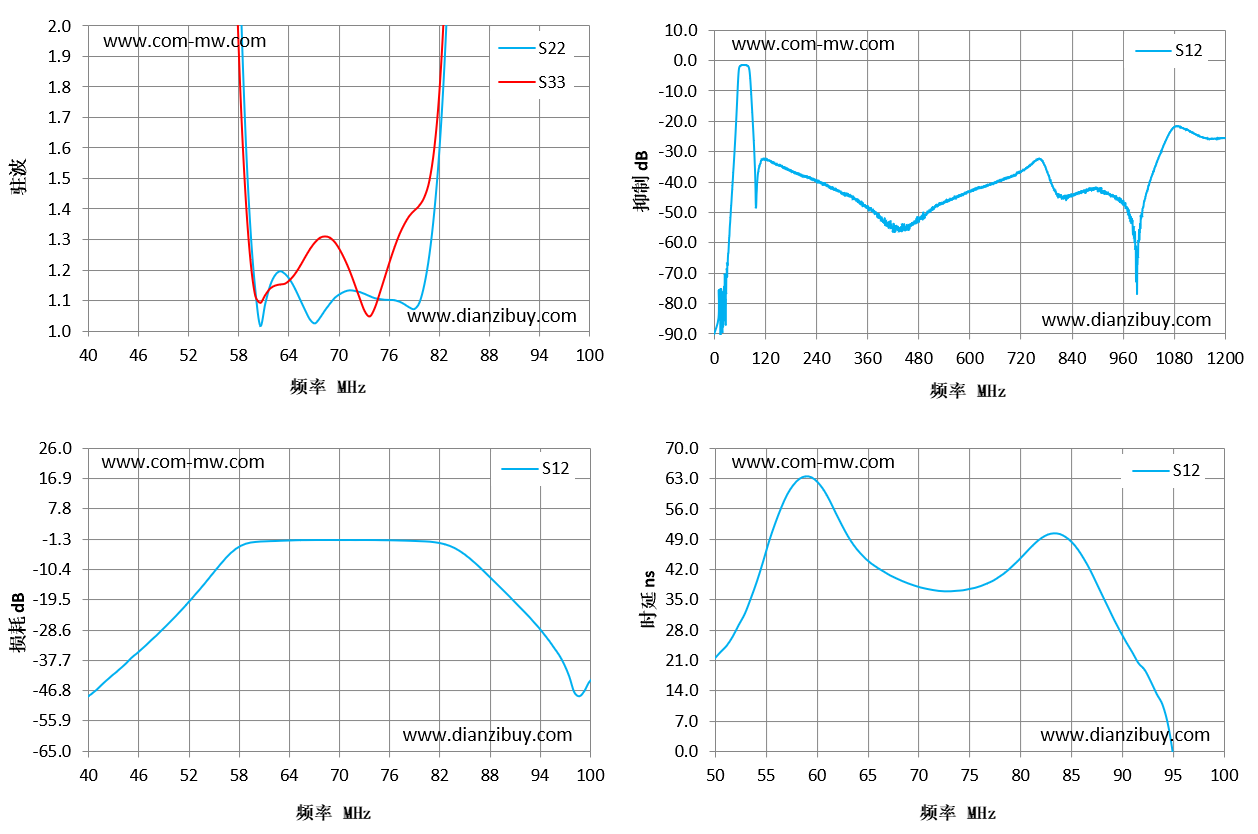

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 40 | 16.02 | 35.88 | -48.91 | 12.68 |
| 44 | 12.07 | 548.89 | -39.93 | 14.57 |
| 49 | 10 | 23.09 | -28.83 | 19.2 |
| 53 | 8.78 | 9.22 | -17.66 | 31.9 |
| 57 | 4.69 | 3.59 | -6.92 | 56.39 |
| 61 | 1.02 | 1.09 | -1.94 | 60.53 |
| 66 | 1.07 | 1.24 | -1.52 | 42.4 |
| 70 | 1.11 | 1.29 | -1.5 | 38.39 |
| 74 | 1.12 | 1.05 | -1.5 | 37.19 |
| 79 | 1.08 | 1.38 | -1.73 | 41.42 |
| 83 | 1.87 | 2.07 | -2.77 | 50.17 |
| 87 | 6.38 | 11.32 | -9.69 | 42.01 |
| 91 | 9.74 | 33.59 | -20.06 | 22.89 |
| 96 | 11.46 | 33.62 | -34.06 | -18.22 |
| 100 | 12.95 | 28.92 | -44.25 | -51.02 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
