通带频率50~90MHz, DC-2MHz≥30dB, 137-1500MHz≥30dB, 表面贴装, 替代SXBP-70W+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 50 | ~ | 90 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-2 | MHz≥ | 30 | dB | ||
| 带外抑制 | 137-1500 | MHz≥ | 20 | 30 | dB | |
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-70W+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

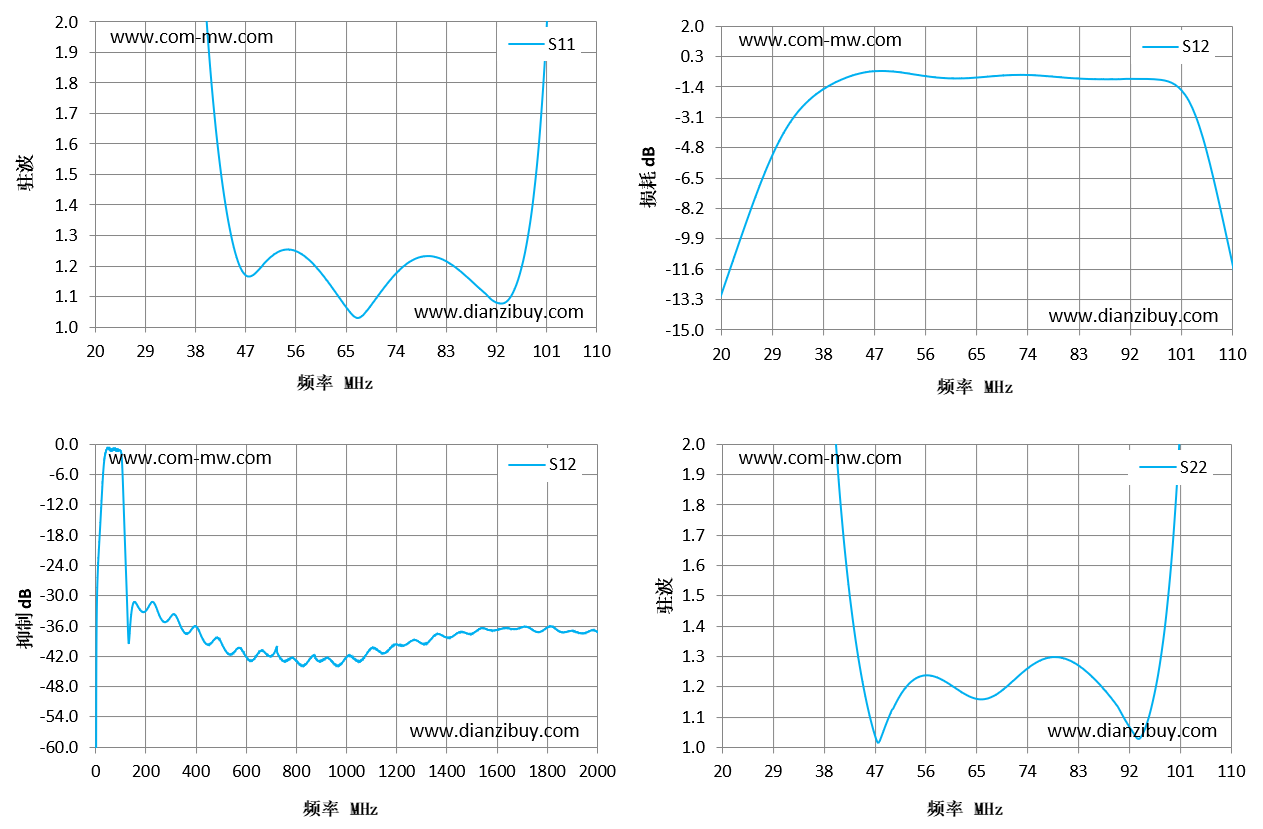

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 20 | 10.61 | -13 | 19.3 |
| 26 | 20.96 | -7.57 | 131.64 |
| 33 | 7.79 | -3.01 | 8.7 |
| 39 | 2.33 | -1.34 | 2.4 |
| 46 | 1.2 | -0.55 | 1.13 |
| 52 | 1.24 | -0.6 | 1.19 |
| 59 | 1.21 | -0.89 | 1.22 |
| 65 | 1.06 | -0.87 | 1.16 |
| 71 | 1.11 | -0.73 | 1.21 |
| 78 | 1.23 | -0.81 | 1.3 |
| 84 | 1.2 | -0.94 | 1.26 |
| 91 | 1.11 | -0.96 | 1.13 |
| 97 | 1.17 | -0.96 | 1.15 |
| 104 | 3.37 | -3.05 | 3.3 |
| 110 | 7.84 | -10.86 | 6.65 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
