通带频率68~76MHz, DC-60MHz≥30dB, 90-3000MHz≥20dB, 表面贴装, 替代SXBP-72+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 68 | ~ | 76 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-60 | MHz≥ | 20 | 30 | dB | |
| 带外抑制 | 90-3000 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-72+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

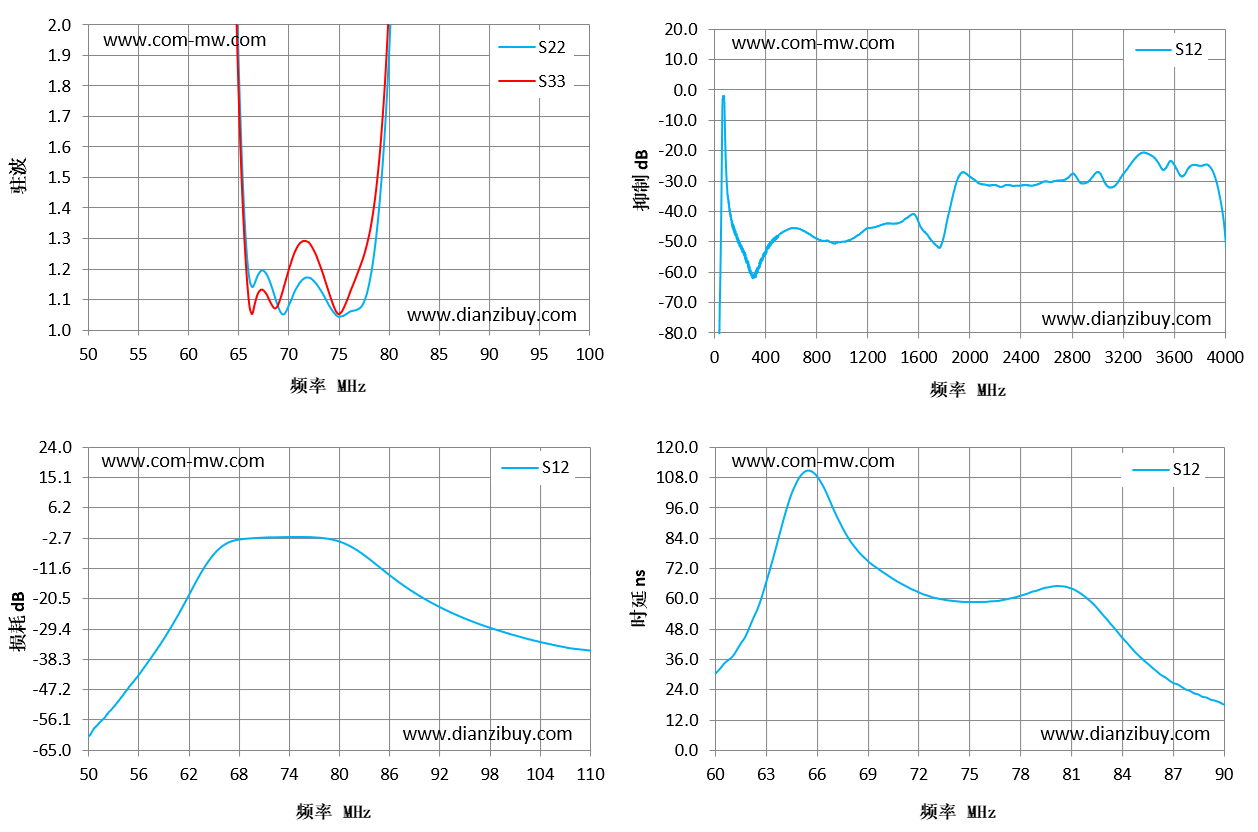

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 50 | 86.45 | 136.56 | -61.06 | 14.31 |
| 54 | 25.12 | 47.44 | -49.65 | 20.04 |
| 57 | 15.13 | 20.47 | -40.15 | 18.89 |
| 61 | 8.15 | 8.59 | -24.08 | 37.23 |
| 64 | 3.53 | 3.35 | -10.94 | 89.97 |
| 68 | 1.18 | 1.11 | -3.05 | 83.65 |
| 71 | 1.14 | 1.27 | -2.43 | 66.53 |
| 75 | 1.05 | 1.05 | -2.22 | 58.83 |
| 79 | 1.35 | 1.5 | -2.84 | 63.19 |
| 82 | 4.09 | 4.42 | -5.65 | 60.59 |
| 86 | 15.34 | 22.37 | -13.41 | 31.35 |
| 89 | 17.76 | 32.62 | -18.55 | 20.96 |
| 93 | 16.71 | 30.81 | -23.88 | 14.39 |
| 96 | 15.96 | 28.4 | -27 | 12.29 |
| 100 | 15.12 | 25.42 | -30.48 | 11.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
