通带频率87~117MHz, 66MHz≥20dB, 143MHz≥20dB, 表面贴装, 替代SXBP-100+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 87 | ~ | 117 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | 66 | MHz≥ | 20 | dB | ||
| 带外抑制 | 143 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-100+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

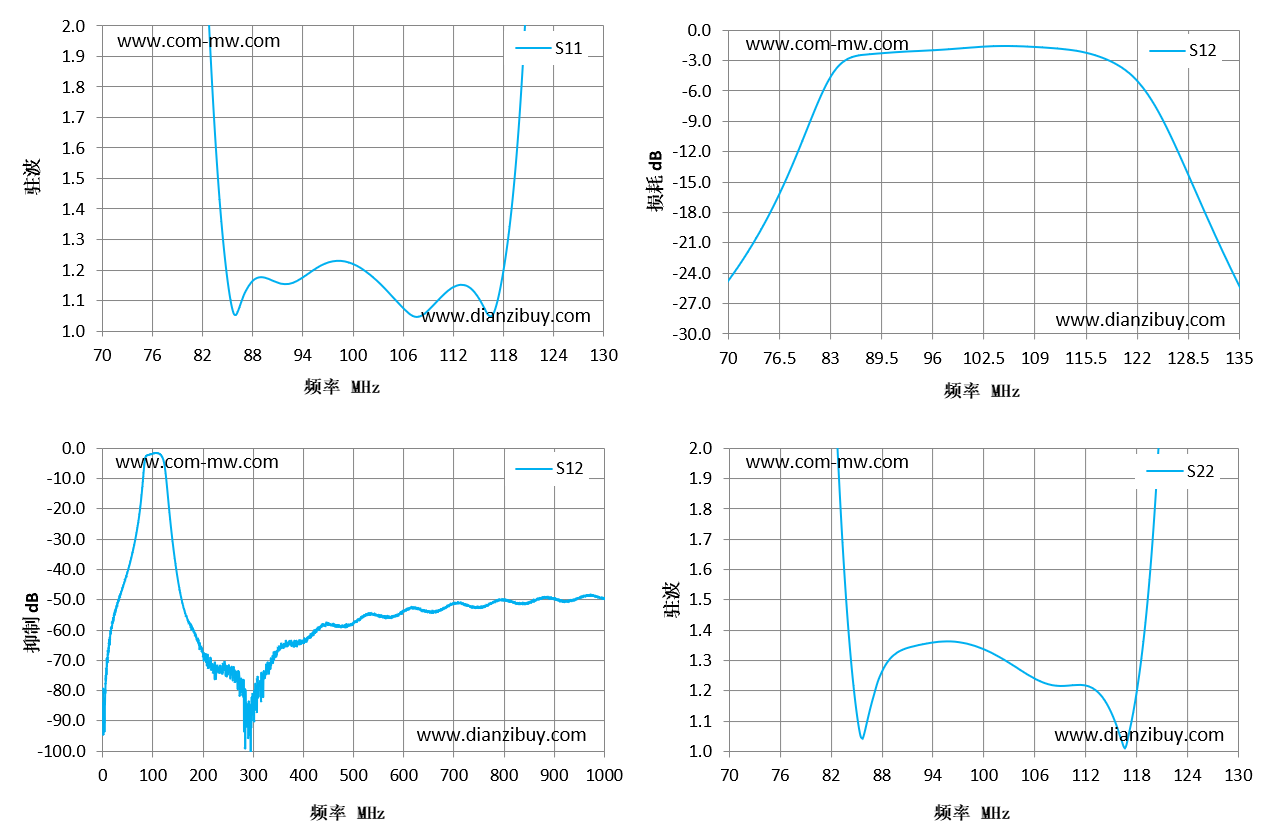

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 70 | 26.65 | -24.92 | 26.3 |
| 74 | 53.19 | -19.98 | 66.41 |
| 79 | 5.63 | -11.81 | 5.9 |
| 83 | 1.91 | -4.82 | 1.91 |
| 87 | 1.13 | -2.48 | 1.18 |
| 91 | 1.16 | -2.23 | 1.34 |
| 96 | 1.21 | -2.03 | 1.36 |
| 100 | 1.22 | -1.8 | 1.34 |
| 104 | 1.14 | -1.61 | 1.28 |
| 109 | 1.07 | -1.69 | 1.21 |
| 113 | 1.15 | -1.92 | 1.21 |
| 117 | 1.05 | -2.5 | 1.01 |
| 121 | 2.25 | -4.24 | 2.2 |
| 126 | 11.07 | -9.6 | 10.92 |
| 130 | 15.05 | -16.15 | 22.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
