通带频率130~150MHz, 110MHz≥20dB, 185MHz≥20dB, 表面贴装, 替代SXBP-140+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 130 | ~ | 150 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带外抑制 | 110 | MHz≥ | 20 | dB | ||
| 带外抑制 | 185 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-140+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

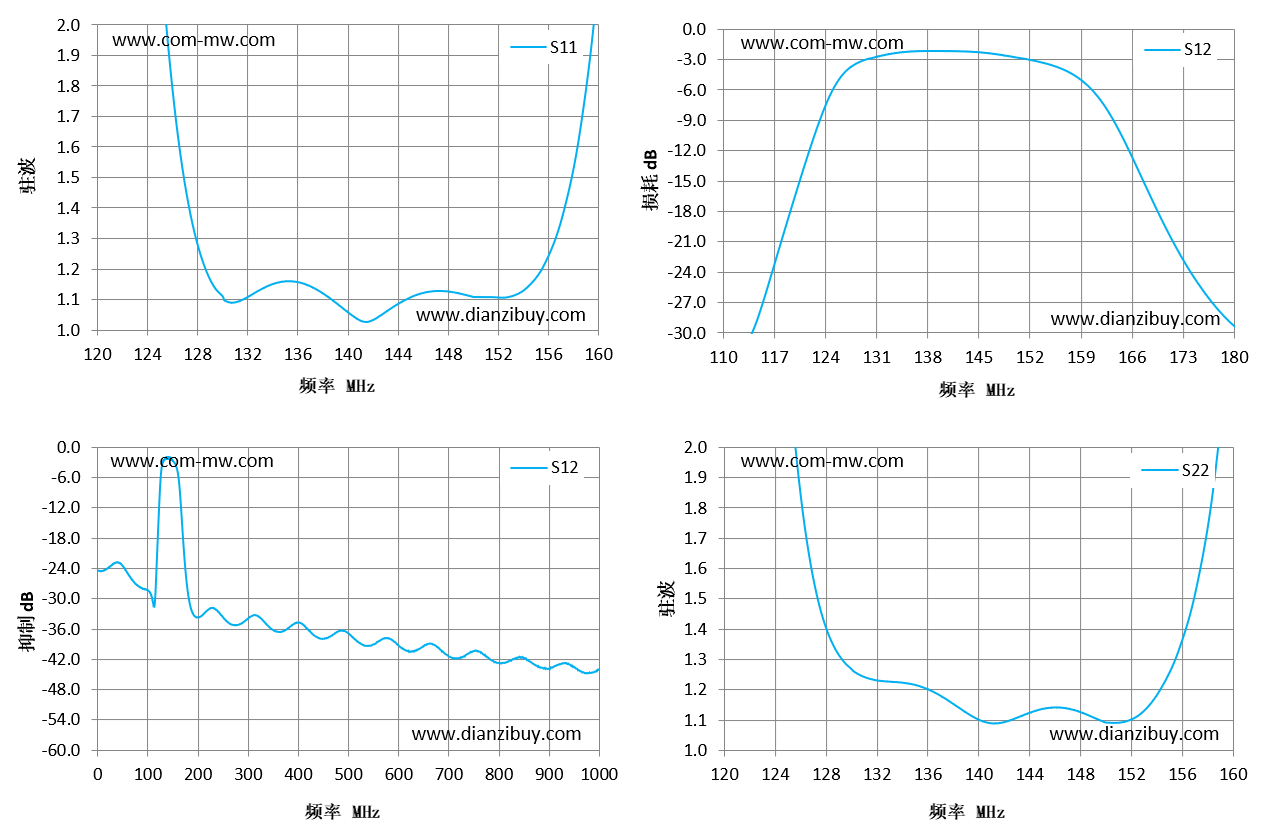

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 120 | 10.29 | -16.7 | 11.82 |
| 123 | 3.96 | -9.5 | 3.96 |
| 126 | 2.01 | -5.3 | 2.04 |
| 129 | 1.19 | -3.19 | 1.33 |
| 131 | 1.09 | -2.7 | 1.24 |
| 134 | 1.15 | -2.29 | 1.22 |
| 137 | 1.14 | -2.14 | 1.18 |
| 140 | 1.06 | -2.14 | 1.1 |
| 143 | 1.06 | -2.18 | 1.11 |
| 146 | 1.12 | -2.33 | 1.14 |
| 149 | 1.12 | -2.63 | 1.11 |
| 151 | 1.11 | -2.76 | 1.09 |
| 154 | 1.11 | -3.14 | 1.12 |
| 157 | 1.22 | -3.72 | 1.33 |
| 160 | 2.17 | -5.61 | 2.54 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
