通带频率140~160MHz, 120MHz≥20dB, 190MHz≥20dB, 表面贴装, 替代SXBP-150+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 140 | ~ | 160 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 120 | MHz≥ | 20 | dB | ||
| 带外抑制 | 190 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-100 | MHz≥ | 40 | dB | ||
| 带外抑制 | 250-1400 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-150+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

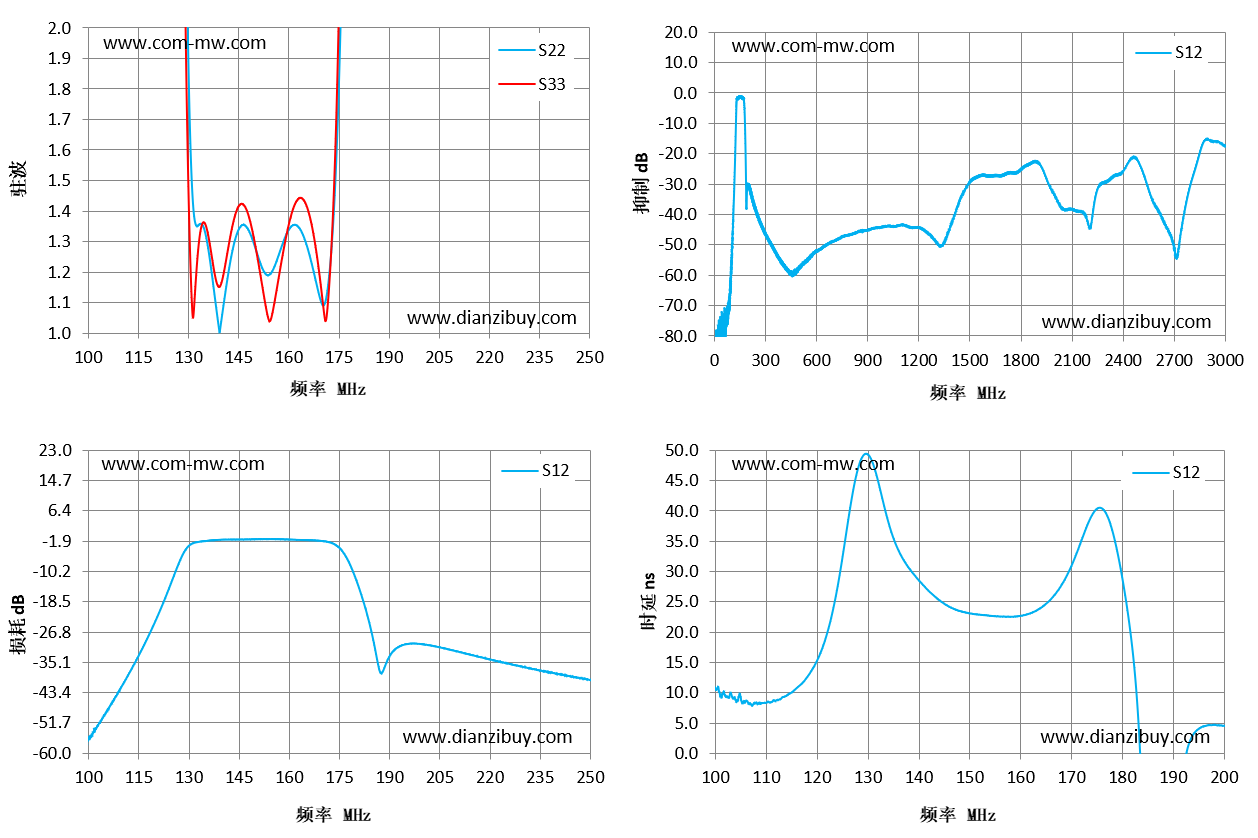

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 100 | 56.61 | 112.96 | -56.06 | 10.78 |
| 111 | 39.79 | 52.77 | -39.99 | 8.44 |
| 121 | 22.22 | 20.12 | -21.58 | 17.36 |
| 132 | 1.36 | 1.14 | -2.26 | 44.95 |
| 143 | 1.26 | 1.34 | -1.47 | 25.98 |
| 154 | 1.19 | 1.04 | -1.34 | 22.7 |
| 164 | 1.33 | 1.44 | -1.59 | 24.01 |
| 175 | 1.82 | 2.07 | -3.76 | 40.35 |
| 186 | 13.77 | 26.92 | -33.22 | -43.06 |
| 196 | 26.35 | 57.13 | -29.99 | 4.46 |
| 207 | 38.71 | 83.25 | -31.42 | 3.66 |
| 218 | 51.45 | 101.96 | -33.88 | 2.62 |
| 229 | 62.73 | 115.46 | -36.2 | 2.03 |
| 239 | 71.1 | 143.43 | -38.06 | 1.72 |
| 250 | 75.26 | 174.61 | -39.91 | 1.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
