通带频率150~164MHz, 131MHz≥30dB, 187MHz≥30dB, 表面贴装, 替代SXBP-157+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 150 | ~ | 164 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | 131 | MHz≥ | 20 | 30 | dB | |
| 带外抑制 | 187 | MHz≥ | 20 | 30 | dB | |
| 带外抑制 | DC-115 | MHz≥ | 40 | dB | ||
| 带外抑制 | 215-2000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-157+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

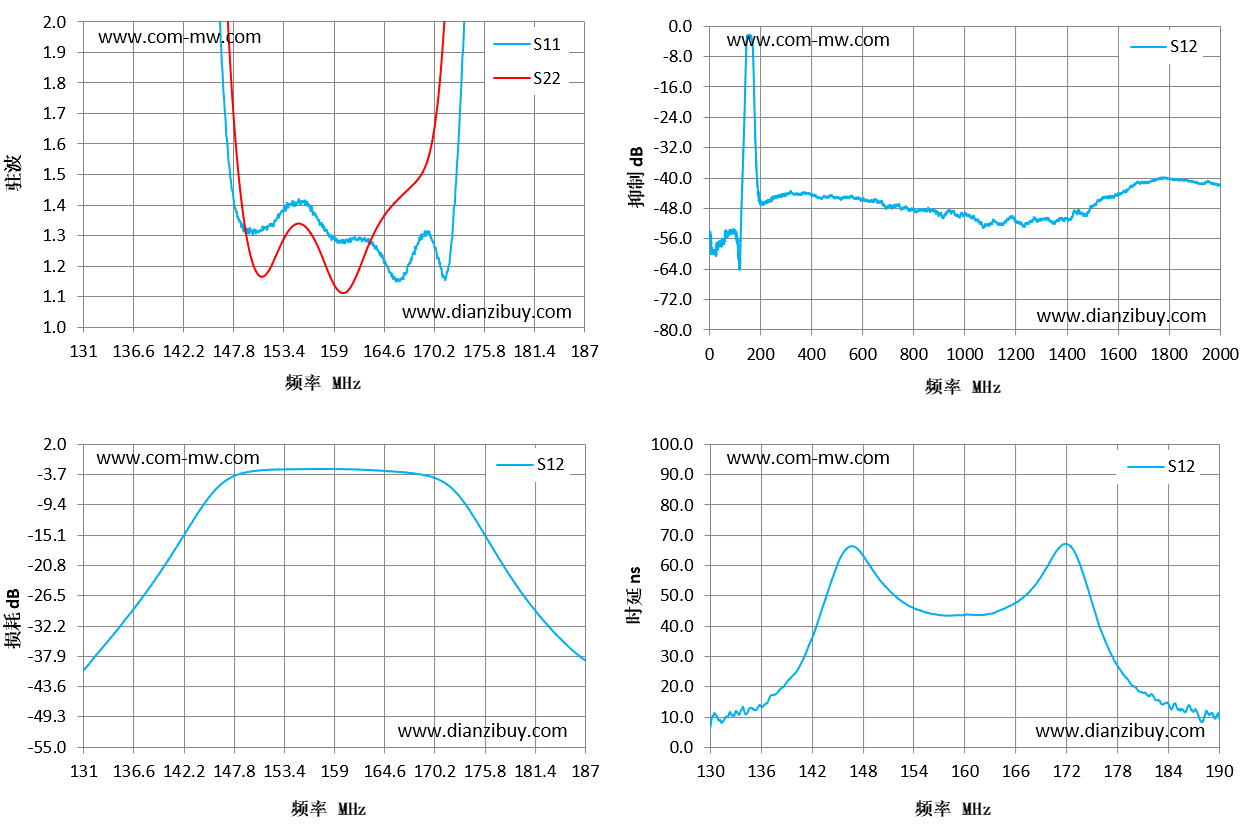

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 131 | 31.45 | 29.67 | -40.58 | -40.58 | 8.82 |
| 135 | 24.86 | 25.19 | -32.57 | -32.57 | 12.74 |
| 143 | 5.98 | 7.89 | -13.05 | -13.05 | 43.92 |
| 147 | 1.64 | 2.12 | -4.78 | -4.78 | 66.25 |
| 151 | 1.32 | 1.16 | -2.88 | -2.88 | 52.26 |
| 155 | 1.41 | 1.34 | -2.69 | -2.69 | 44.97 |
| 163 | 1.28 | 1.28 | -2.86 | -2.86 | 44.07 |
| 167 | 1.17 | 1.44 | -3.31 | -3.31 | 49.64 |
| 171 | 1.19 | 1.85 | -4.86 | -4.86 | 65.17 |
| 175 | 3.18 | 6.08 | -12.68 | -12.68 | 48.4 |
| 183 | 13.82 | 17.96 | -32.25 | -32.25 | 15.49 |
| 187 | 21.14 | 21.45 | -38.56 | -38.56 | 11.78 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
