通带频率148~175MHz, DC-130MHz≥20dB, 200-2300MHz≥30dB, 表面贴装, 替代SXBP-161R5+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 148 | ~ | 175 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 带外抑制 | DC-130 | MHz≥ | 20 | dB | ||
| 带外抑制 | 200-2300 | MHz≥ | 20 | 30 | dB | |
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-161R5+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

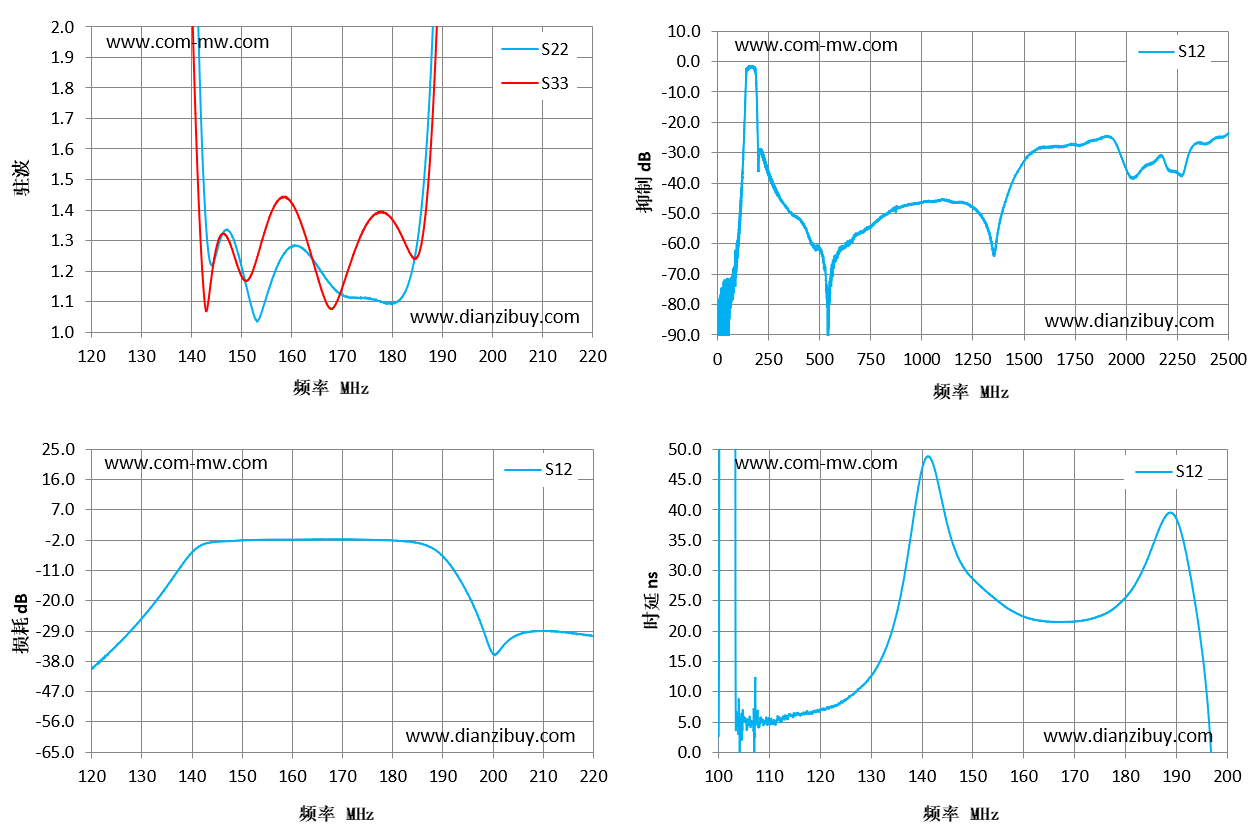

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 120 | 28.06 | 19.49 | -40.13 | 7.07 |
| 127 | 21.97 | 13.88 | -30.21 | 9.99 |
| 134 | 13.23 | 7.51 | -17.82 | 19.68 |
| 141 | 2.25 | 1.61 | -4.32 | 48.76 |
| 149 | 1.27 | 1.22 | -2.16 | 29.55 |
| 156 | 1.17 | 1.4 | -1.88 | 24.27 |
| 163 | 1.26 | 1.3 | -1.84 | 21.77 |
| 170 | 1.12 | 1.14 | -1.79 | 21.6 |
| 177 | 1.1 | 1.39 | -1.96 | 23.32 |
| 184 | 1.2 | 1.25 | -2.59 | 31.2 |
| 191 | 3.84 | 3.18 | -8.45 | 36.16 |
| 199 | 13.68 | 12.41 | -32.62 | -55.6 |
| 206 | 20.92 | 23.83 | -29.62 | 2.96 |
| 213 | 26.55 | 37.64 | -29.2 | 4.83 |
| 220 | 30.51 | 53.83 | -30.47 | 3.82 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
