通带频率155~169MHz, 138MHz≥20dB, 200MHz≥20dB, 表面贴装, 替代SXBP-162+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 155 | ~ | 169 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | 138 | MHz≥ | 20 | dB | ||
| 带外抑制 | 200 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-162+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

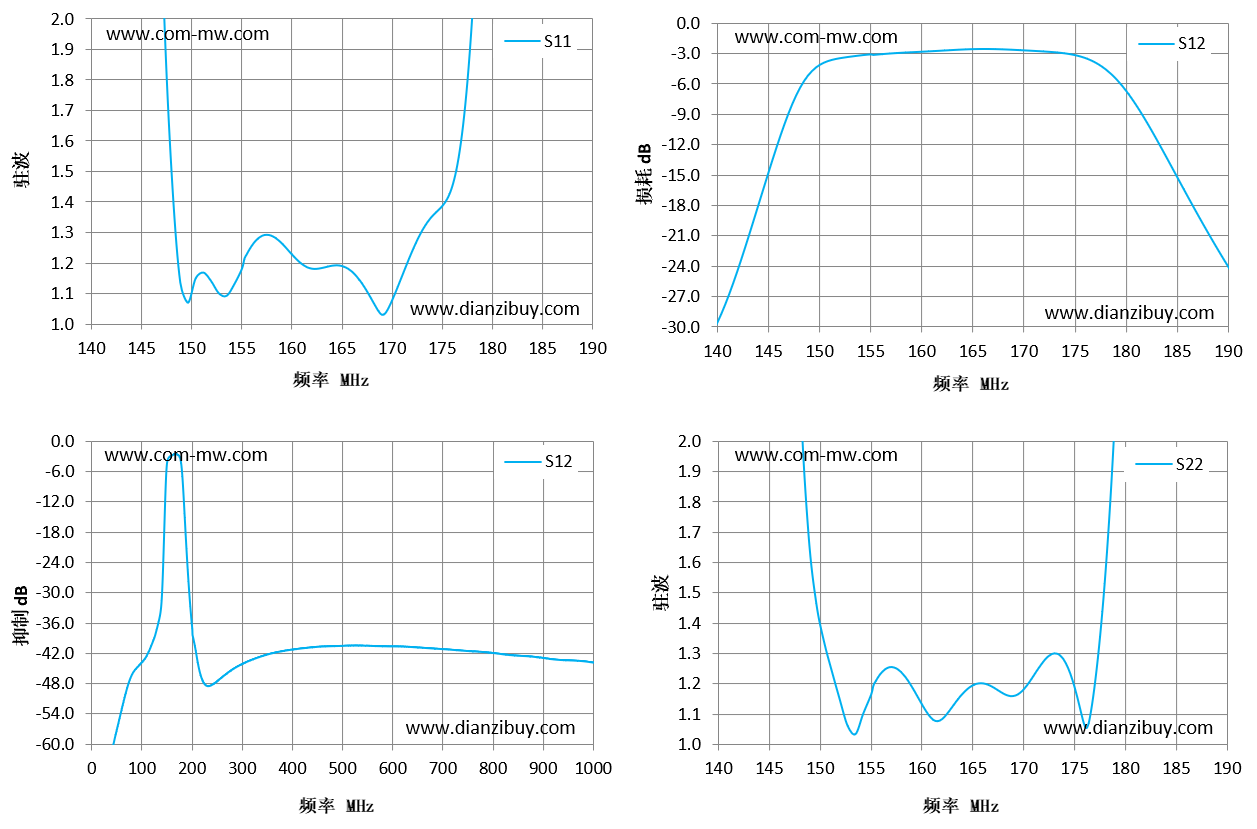

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 140 | 218.14 | -30.29 | 99.48 |
| 144 | 12.89 | -19.67 | 33.01 |
| 147 | 2.75 | -9.95 | 4.47 |
| 151 | 1.15 | -3.86 | 1.34 |
| 154 | 1.09 | -3.2 | 1.03 |
| 158 | 1.29 | -2.88 | 1.24 |
| 161 | 1.2 | -2.73 | 1.09 |
| 165 | 1.19 | -2.52 | 1.19 |
| 169 | 1.03 | -2.58 | 1.16 |
| 172 | 1.23 | -2.74 | 1.27 |
| 176 | 1.45 | -3.38 | 1.07 |
| 179 | 2.61 | -5.32 | 2.01 |
| 183 | 17.48 | -11.34 | 10.52 |
| 186 | 464.33 | -16.75 | 1283.15 |
| 190 | 111.65 | -23.87 | 43.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
