通带频率198~206MHz, 160MHz≥20dB, 240-2700MHz≥20dB, 表面贴装, 替代SXBP-202+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 198 | ~ | 206 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | 160 | MHz≥ | 20 | dB | ||
| 带外抑制 | 240-2700 | MHz≥ | 20 | dB | ||
| 带外抑制 | 260-1600 | MHz≥ | 30 | dB | ||
| 带外抑制 | DC-100 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.3 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-202+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

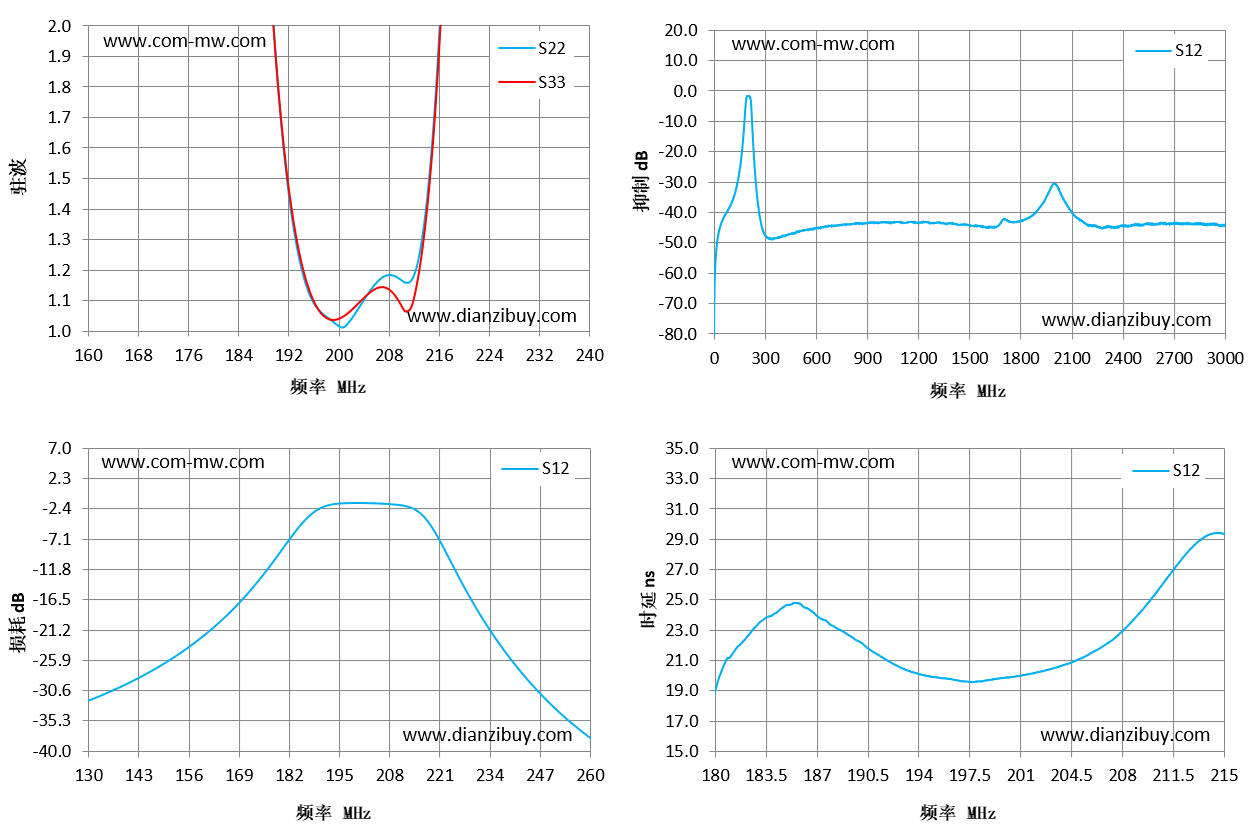

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 160 | 56.56 | 22.56 | -22.37 | 3.47 |
| 166 | 42.52 | 19.84 | -19.08 | 3.55 |
| 171 | 31.58 | 17.16 | -16.33 | 3.57 |
| 177 | 17.23 | 11.93 | -11.79 | 3.63 |
| 183 | 6.78 | 5.87 | -6.66 | 3.65 |
| 189 | 2.53 | 2.48 | -3.08 | 3.57 |
| 194 | 1.25 | 1.27 | -1.72 | 3.51 |
| 200 | 1.02 | 1.04 | -1.53 | 3.42 |
| 206 | 1.14 | 1.13 | -1.62 | 3.39 |
| 211 | 1.16 | 1.06 | -1.86 | 3.35 |
| 217 | 2.37 | 2.3 | -3.66 | 3.21 |
| 223 | 7.49 | 6.45 | -8.84 | 3.26 |
| 229 | 18.53 | 12.72 | -15.95 | 3.5 |
| 234 | 27.15 | 15.97 | -20.42 | 3.68 |
| 240 | 38.23 | 18.85 | -25.76 | 3.8 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
