通带频率238~242MHz, 220MHz≥20dB, 260MHz≥20dB, 表面贴装, 替代SXBP-240+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 238 | ~ | 242 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带外抑制 | 220 | MHz≥ | 20 | dB | ||
| 带外抑制 | 260 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-240+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

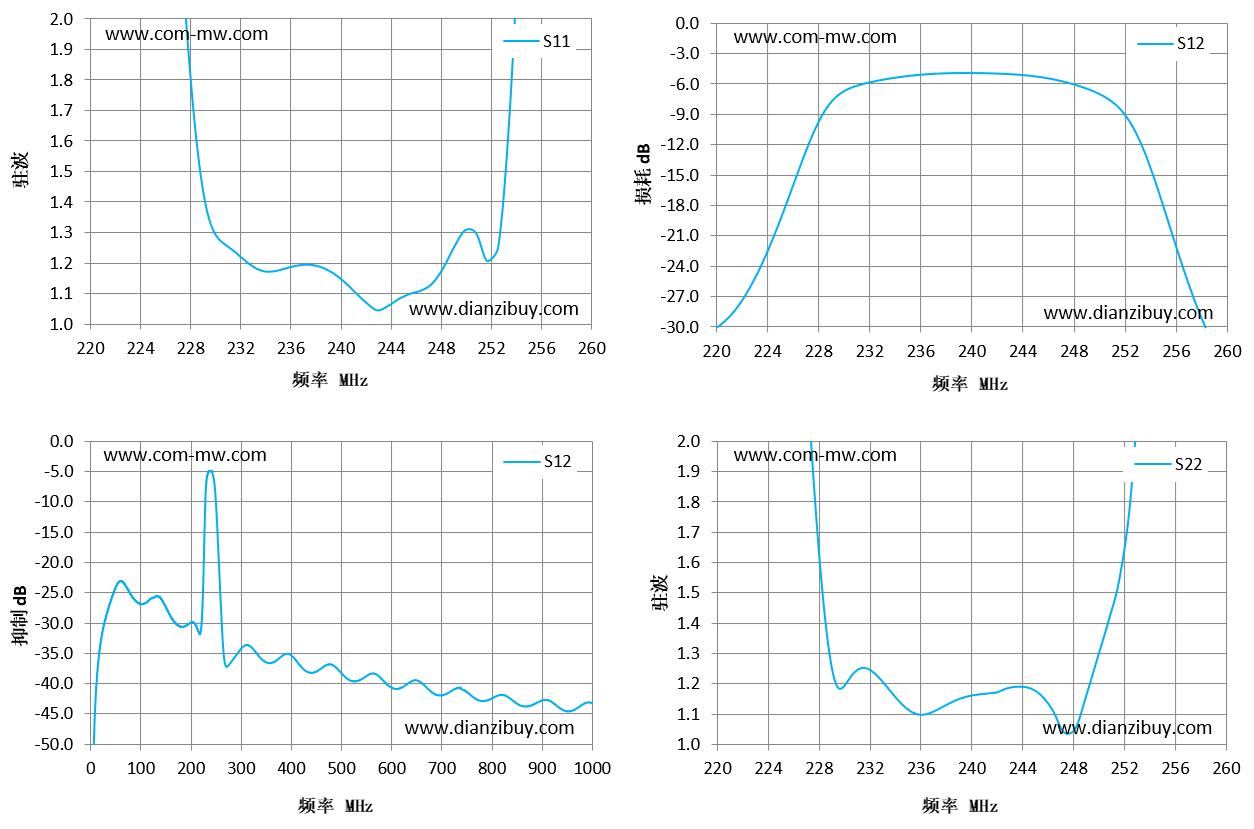

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 220 | 9.05 | -30.18 | 14.34 |
| 223 | 5.31 | -25.47 | 6.41 |
| 226 | 3.08 | -16.31 | 3.09 |
| 229 | 1.45 | -7.85 | 1.27 |
| 231 | 1.26 | -6.21 | 1.24 |
| 234 | 1.17 | -5.39 | 1.16 |
| 237 | 1.19 | -4.99 | 1.11 |
| 240 | 1.15 | -4.91 | 1.16 |
| 243 | 1.04 | -5.01 | 1.19 |
| 246 | 1.1 | -5.33 | 1.16 |
| 249 | 1.18 | -6.08 | 1.05 |
| 251 | 1.3 | -7.56 | 1.41 |
| 254 | 1.67 | -12.39 | 2.4 |
| 257 | 5.44 | -25.62 | 7.44 |
| 260 | 7.23 | -33.18 | 10.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
