通带频率300~320MHz, DC-280MHz≥20dB, 342-2250MHz≥20dB, 表面贴装, 替代SXBP-310+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 300 | ~ | 320 | MHz |
| 通带损耗 | / | / | 5.5 | dB | ||
| 带外抑制 | DC-280 | MHz≥ | 20 | dB | ||
| 带外抑制 | 342-2250 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-310+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

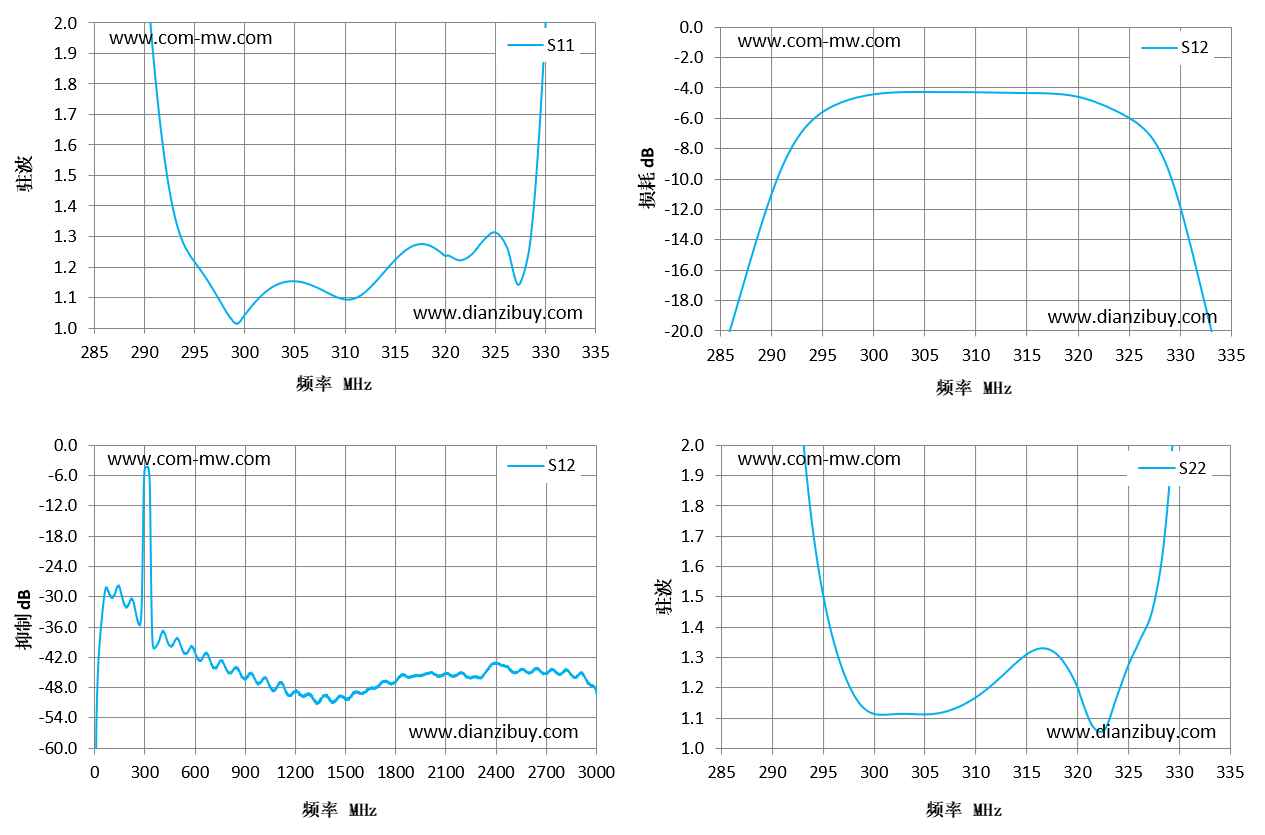

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 285 | 7.49 | -22.38 | 14.89 |
| 289 | 2.89 | -13.34 | 6.15 |
| 292 | 1.77 | -8.89 | 3.04 |
| 296 | 1.21 | -5.46 | 1.46 |
| 299 | 1.04 | -4.59 | 1.15 |
| 303 | 1.13 | -4.25 | 1.11 |
| 310 | 1.1 | -4.25 | 1.16 |
| 314 | 1.17 | -4.29 | 1.27 |
| 317 | 1.27 | -4.32 | 1.33 |
| 321 | 1.24 | -4.6 | 1.17 |
| 324 | 1.29 | -5.51 | 1.17 |
| 328 | 1.14 | -7.34 | 1.46 |
| 331 | 2.61 | -13.88 | 2.98 |
| 335 | 7.03 | -23.41 | 7 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
