通带频率330~420MHz, DC-170MHz≥50dB, 580-1300MHz≥50dB, 表面贴装, 替代SXBP-375+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 330 | ~ | 420 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-170 | MHz≥ | 50 | dB | ||
| 带外抑制 | 580-1300 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-375+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

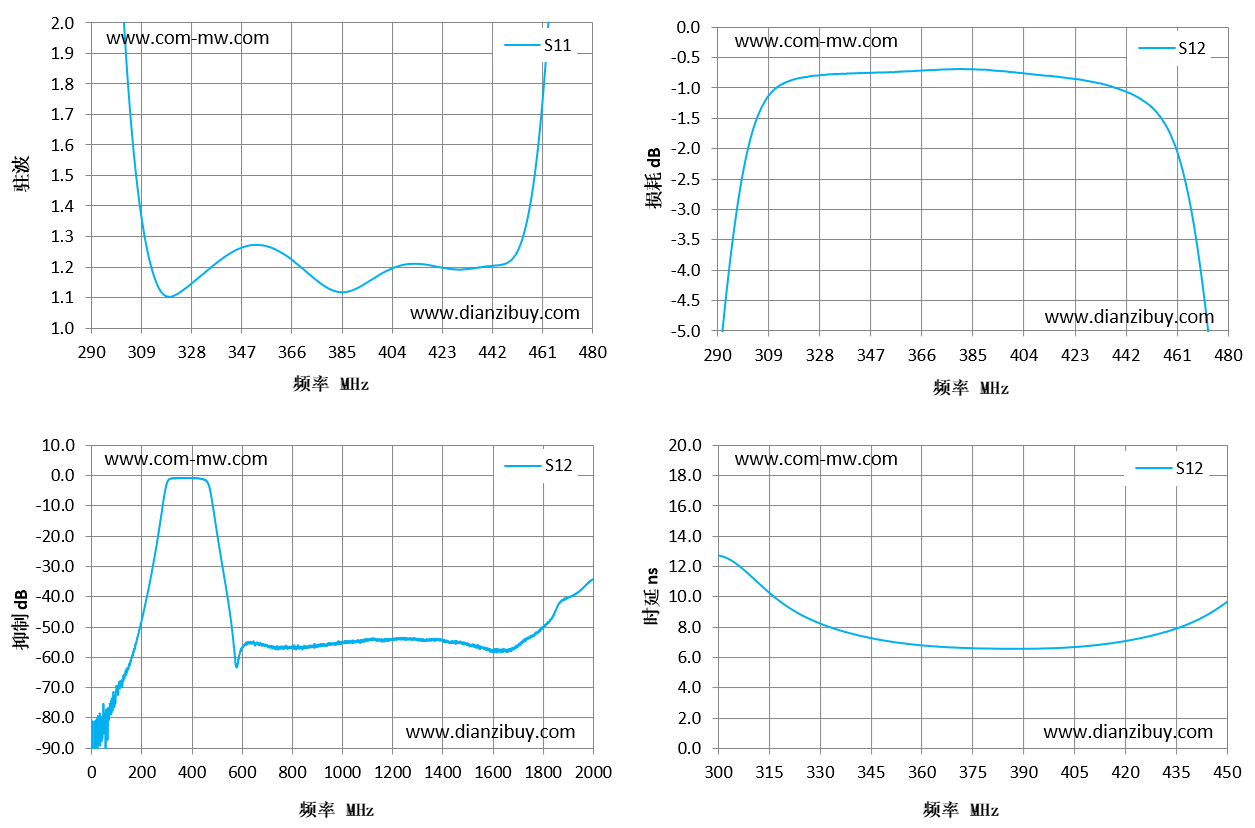

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 290 | 6.77 | -6.15 | 11.39 |
| 304 | 1.89 | -1.66 | 12.49 |
| 317 | 1.12 | -0.89 | 10.05 |
| 331 | 1.16 | -0.78 | 8.23 |
| 344 | 1.25 | -0.75 | 7.38 |
| 358 | 1.27 | -0.73 | 6.88 |
| 371 | 1.2 | -0.7 | 6.67 |
| 385 | 1.12 | -0.69 | 6.59 |
| 399 | 1.17 | -0.73 | 6.63 |
| 412 | 1.21 | -0.79 | 6.83 |
| 426 | 1.2 | -0.86 | 7.33 |
| 439 | 1.2 | -1 | 8.19 |
| 453 | 1.26 | -1.35 | 10.07 |
| 466 | 2.3 | -2.81 | 11.8 |
| 480 | 7.81 | -8.14 | 9.74 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
