通带频率410~440MHz, 385MHz≥20dB, 470MHz≥20dB, 表面贴装, 替代SXBP-425+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 410 | ~ | 440 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带外抑制 | 385 | MHz≥ | 20 | dB | ||
| 带外抑制 | 470 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-425+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

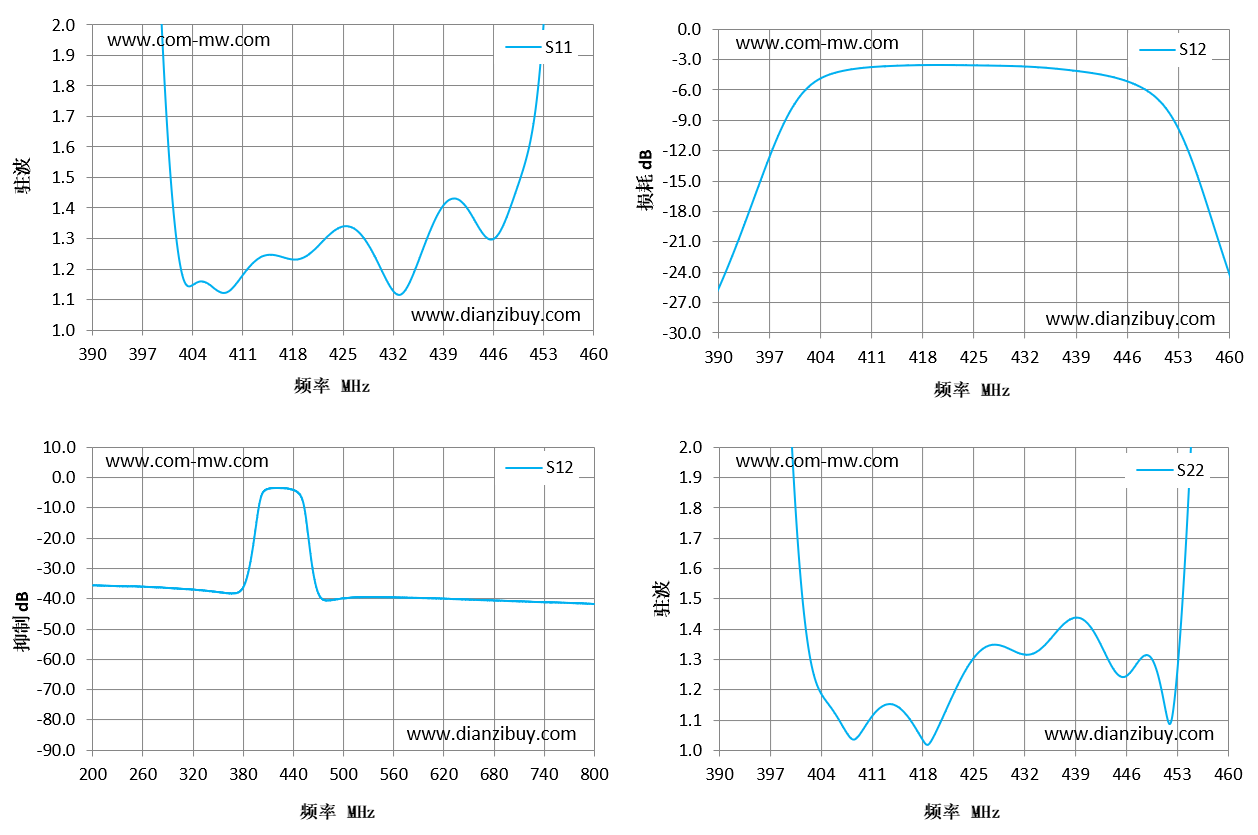

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 390 | 11.55 | -25.8 | 10.16 |
| 395 | 5.88 | -16.42 | 5.77 |
| 400 | 1.85 | -7.94 | 2 |
| 405 | 1.16 | -4.58 | 1.16 |
| 410 | 1.15 | -3.83 | 1.08 |
| 415 | 1.25 | -3.62 | 1.14 |
| 420 | 1.24 | -3.56 | 1.07 |
| 425 | 1.34 | -3.6 | 1.31 |
| 430 | 1.21 | -3.66 | 1.33 |
| 435 | 1.19 | -3.84 | 1.35 |
| 440 | 1.43 | -4.24 | 1.43 |
| 445 | 1.3 | -4.94 | 1.25 |
| 450 | 1.51 | -6.76 | 1.28 |
| 455 | 3.01 | -13.3 | 2.08 |
| 460 | 6.89 | -24.17 | 5.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
