通带频率460~560MHz, 300MHz≥20dB, 615MHz≥20dB, 表面贴装, 替代SXBP-507+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 460 | ~ | 560 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | 300 | MHz≥ | 20 | dB | ||
| 带外抑制 | 615 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-200 | MHz≥ | 35 | dB | ||
| 带外抑制 | 650-3000 | MHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.3 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-507+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

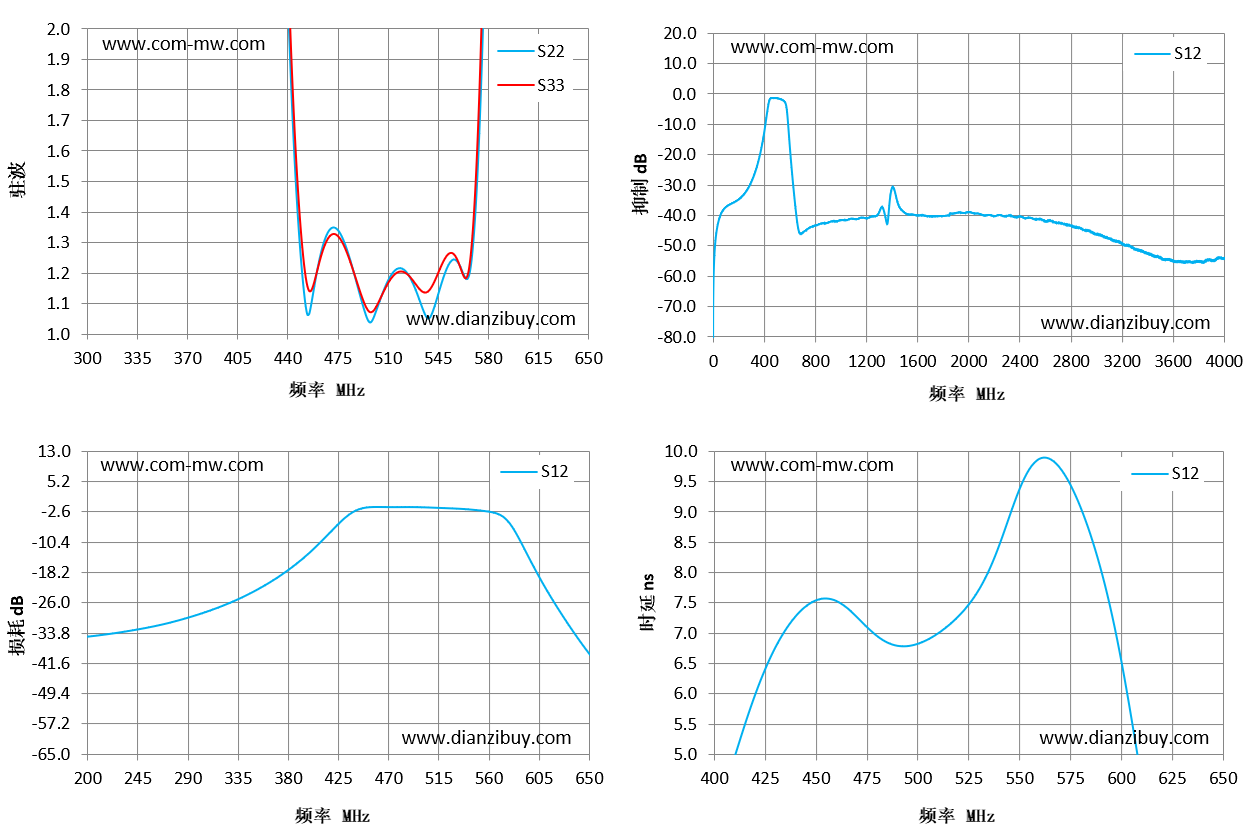

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 300 | 85.13 | 62.85 | -29 | 1.24 |
| 325 | 63.9 | 56.81 | -26.37 | 1.39 |
| 350 | 52.74 | 49.31 | -22.99 | 1.61 |
| 375 | 42.97 | 39.82 | -18.59 | 2.22 |
| 400 | 24.22 | 22.2 | -12.83 | 3.9 |
| 425 | 6.09 | 6.34 | -5.61 | 6.42 |
| 450 | 1.26 | 1.35 | -1.44 | 7.53 |
| 475 | 1.35 | 1.32 | -1.29 | 7.12 |
| 500 | 1.05 | 1.07 | -1.32 | 6.82 |
| 525 | 1.19 | 1.19 | -1.59 | 7.46 |
| 550 | 1.2 | 1.25 | -2.09 | 9.37 |
| 575 | 1.81 | 1.96 | -4.32 | 9.44 |
| 600 | 9.2 | 10.88 | -16.08 | 6.7 |
| 625 | 16.35 | 20.14 | -28.47 | 1.95 |
| 650 | 21.5 | 25.38 | -38.9 | -1.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
