通带频率600~680MHz, 500MHz≥20dB, 750MHz≥20dB, 表面贴装, 替代SXBP-640+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 600 | ~ | 680 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | 500 | MHz≥ | 20 | dB | ||
| 带外抑制 | 750 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-425 | MHz≥ | 40 | dB | ||
| 带外抑制 | 785-2400 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-640+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

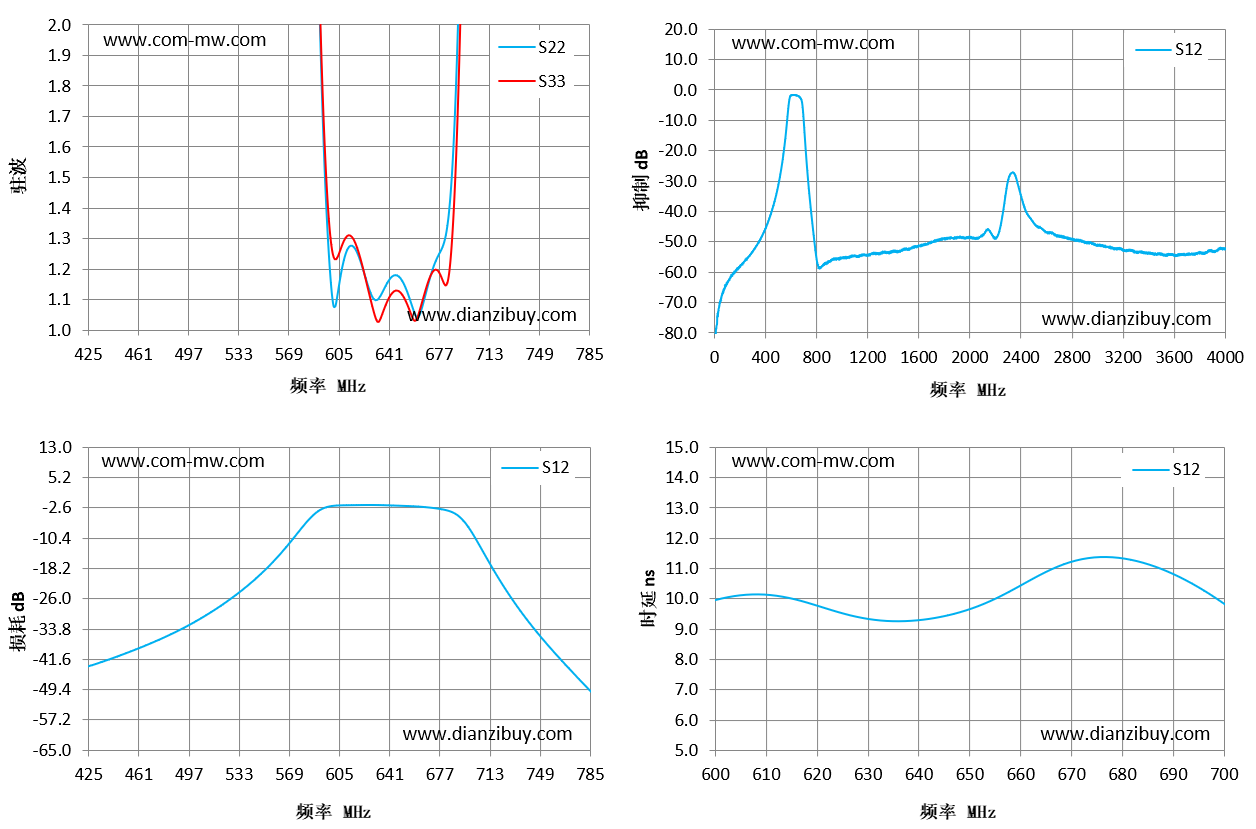

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 425 | 97.11 | 44.97 | -43.33 | 1.09 |
| 451 | 79.44 | 41.82 | -40.2 | 1.18 |
| 476 | 62.36 | 37.8 | -36.51 | 1.31 |
| 502 | 57.95 | 34.46 | -31.75 | 1.62 |
| 528 | 43.79 | 29.48 | -25.9 | 2.31 |
| 554 | 25.7 | 20.65 | -17.83 | 4.6 |
| 579 | 6.58 | 6.31 | -7.31 | 8.25 |
| 605 | 1.14 | 1.25 | -1.87 | 10.13 |
| 631 | 1.1 | 1.06 | -1.77 | 9.35 |
| 656 | 1.11 | 1.07 | -2.06 | 10.03 |
| 682 | 1.31 | 1.15 | -3.14 | 11.3 |
| 708 | 8.26 | 7.14 | -13.24 | 8.94 |
| 734 | 21.2 | 17.25 | -28.43 | 3.87 |
| 759 | 28.32 | 22.14 | -39.62 | 1.06 |
| 785 | 32.86 | 25.27 | -49.76 | -1.45 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
