通带频率663~723MHz, DC-420MHz≥40dB, 420-565MHz≥27dB, 表面贴装, 替代SXBP-693+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 663 | ~ | 723 | MHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-420 | MHz≥ | 40 | dB | ||
| 带外抑制 | 420-565 | MHz≥ | 27 | dB | ||
| 带外抑制 | 800-850 | MHz≥ | 20 | dB | ||
| 带外抑制 | 850-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-693+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

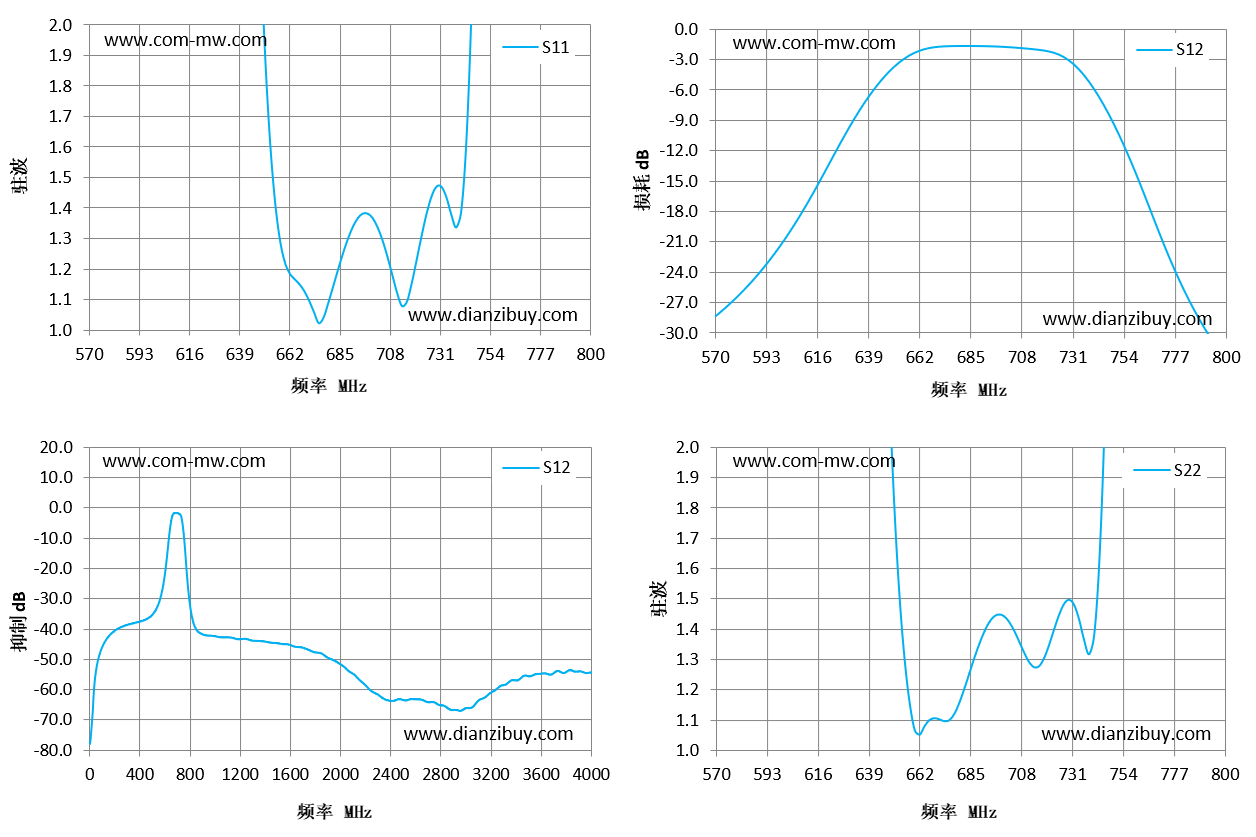

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 603 | 44 | -20.8 | 35.85 |
| 619 | 26.23 | -15.08 | 23.1 |
| 636 | 8.27 | -8.04 | 7.67 |
| 652 | 1.92 | -3.68 | 1.77 |
| 669 | 1.13 | -1.74 | 1.11 |
| 685 | 1.2 | -1.62 | 1.26 |
| 701 | 1.37 | -1.71 | 1.44 |
| 718 | 1.09 | -2 | 1.28 |
| 734 | 1.44 | -3.95 | 1.43 |
| 751 | 3.39 | -9.38 | 3.51 |
| 767 | 15.39 | -17.5 | 16.24 |
| 784 | 31.98 | -26.74 | 31.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
