通带频率769~872MHz, 550MHz≥20dB, 920MHz≥20dB, 表面贴装, 替代SXBP-820+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 769 | ~ | 872 | MHz |
| 通带损耗 | / | / | 5.5 | dB | ||
| 带外抑制 | 550 | MHz≥ | 20 | dB | ||
| 带外抑制 | 920 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-820+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

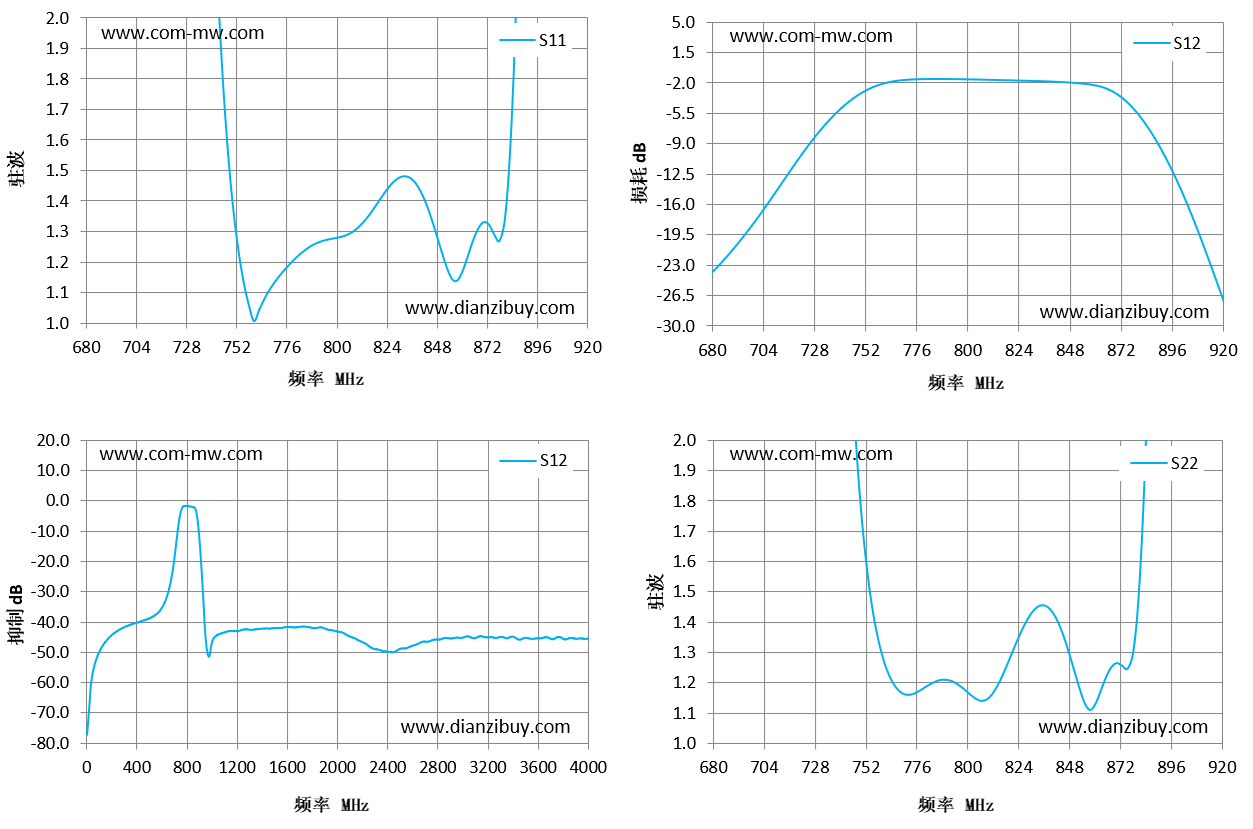

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 680 | 34.74 | -24.3 | 38.84 |
| 697 | 25.64 | -19.43 | 28 |
| 714 | 15.06 | -13.43 | 16.4 |
| 731 | 5.45 | -7.53 | 6.28 |
| 749 | 1.56 | -3.47 | 1.94 |
| 766 | 1.08 | -1.79 | 1.19 |
| 783 | 1.23 | -1.54 | 1.2 |
| 800 | 1.28 | -1.57 | 1.18 |
| 817 | 1.35 | -1.67 | 1.21 |
| 834 | 1.48 | -1.78 | 1.45 |
| 851 | 1.23 | -2 | 1.24 |
| 869 | 1.31 | -2.96 | 1.25 |
| 886 | 1.94 | -7.42 | 2.27 |
| 903 | 10.92 | -15.87 | 11.82 |
| 920 | 21.52 | -25.57 | 22.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
