通带频率1000~1200MHz, DC-700MHz≥30dB, 1400-3500MHz≥40dB, 表面贴装, 替代SXBP-1100+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1000 | ~ | 1200 | MHz |
| 通带损耗 | / | / | 1 | 2 | dB | |
| 带外抑制 | DC-700 | MHz≥ | 20 | 30 | dB | |
| 带外抑制 | 1400-3500 | MHz≥ | 20 | 40 | dB | |
| 通带驻波 | / | / | 1.3 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-1100+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

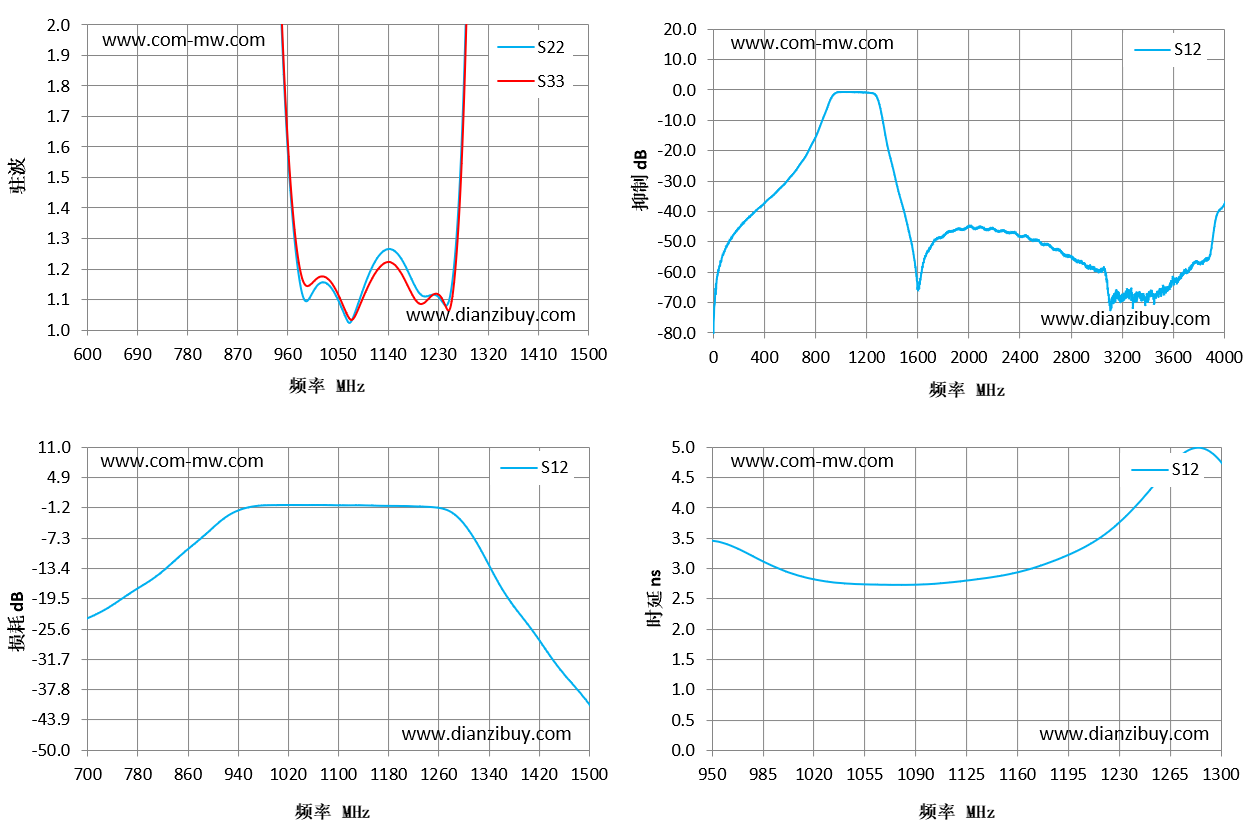

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 600 | 511.81 | 299.33 | -28.98 | 0.68 |
| 664 | 276.19 | 163.66 | -25.6 | 0.76 |
| 729 | 159.42 | 108.52 | -21.67 | 0.87 |
| 793 | 66.81 | 60.35 | -16.44 | 1.2 |
| 857 | 22.58 | 22.95 | -9.83 | 1.94 |
| 921 | 4.27 | 4.35 | -3.11 | 3.22 |
| 986 | 1.12 | 1.17 | -0.71 | 3.11 |
| 1050 | 1.1 | 1.12 | -0.67 | 2.74 |
| 1114 | 1.21 | 1.18 | -0.73 | 2.77 |
| 1179 | 1.18 | 1.14 | -0.83 | 3.06 |
| 1243 | 1.08 | 1.08 | -1.03 | 4.05 |
| 1307 | 5.96 | 5.59 | -5.61 | 4.53 |
| 1371 | 37.06 | 30.04 | -19.32 | 1.85 |
| 1436 | 55.15 | 46.25 | -30.75 | 1.07 |
| 1500 | 63.41 | 54.81 | -40.6 | 0.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
