通带频率 1350~1650MHz, DC-750MHz≥20dB, 2160-3700MHz≥20dB, 表面贴装, 替代SXBP-1500+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1350 | ~ | 1650 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带外抑制 | DC-750 | MHz≥ | 20 | dB | ||
| 带外抑制 | 2160-3700 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-1500+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

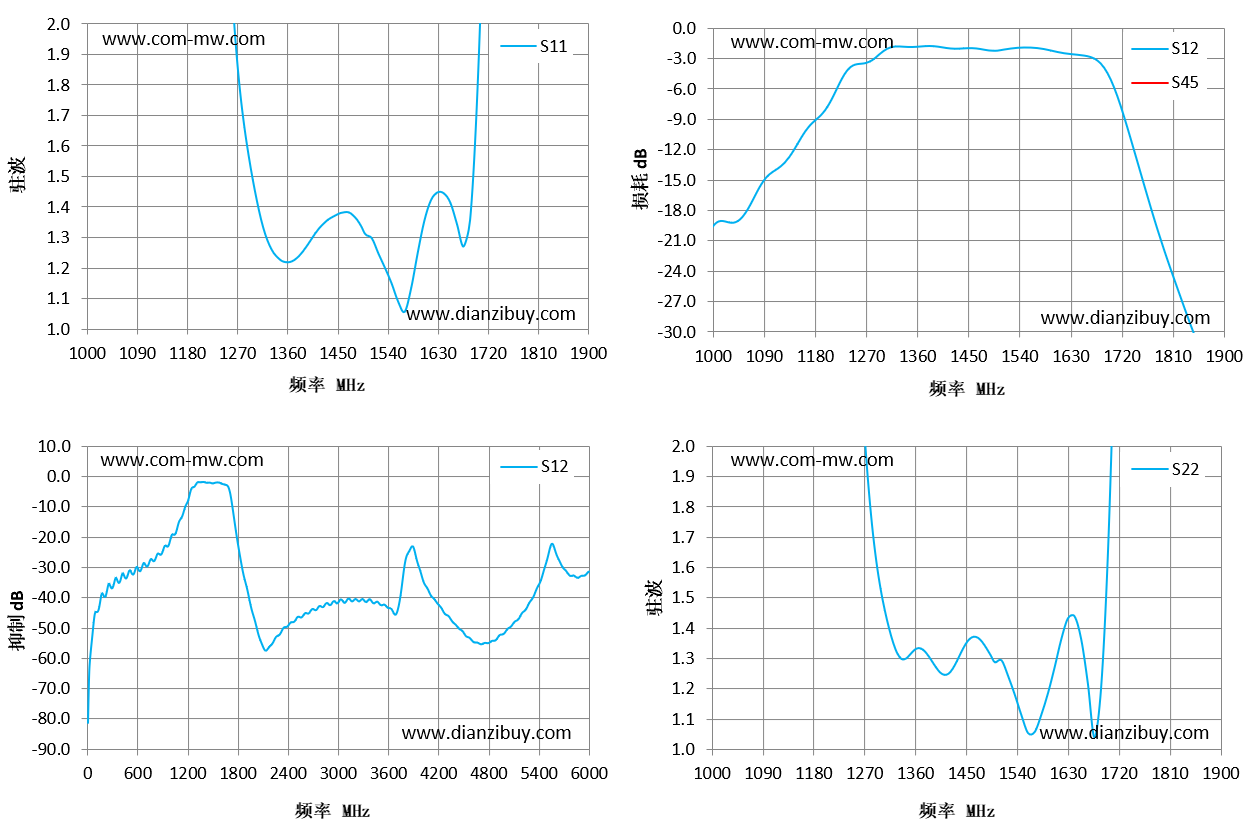

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
| 1000 | 27.04 | -19.62 | 7.62 |
| 1064 | 6.82 | -18.08 | 6.44 |
| 1129 | 6.43 | -13.25 | 12.13 |
| 1193 | 4.57 | -8.33 | 6.49 |
| 1257 | 2.37 | -3.51 | 2.51 |
| 1321 | 1.31 | -1.76 | 1.35 |
| 1386 | 1.24 | -1.72 | 1.31 |
| 1450 | 1.37 | -1.93 | 1.34 |
| 1514 | 1.3 | -2.07 | 1.29 |
| 1579 | 1.06 | -1.92 | 1.06 |
| 1643 | 1.44 | -2.58 | 1.44 |
| 1707 | 1.72 | -5.04 | 1.63 |
| 1771 | 6.61 | -17.68 | 5.94 |
| 1836 | 7.75 | -27.52 | 5.73 |
| 1900 | 10.13 | -36.31 | 6.91 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
