通带频率2050~2250MHz, DC-950MHz≥20dB, 2675-5000MHz≥20dB, 表面贴装, 替代SXBP-2150+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2050 | ~ | 2250 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带外抑制 | DC-950 | MHz≥ | 20 | dB | ||
| 带外抑制 | 2675-5000 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-2150+ |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

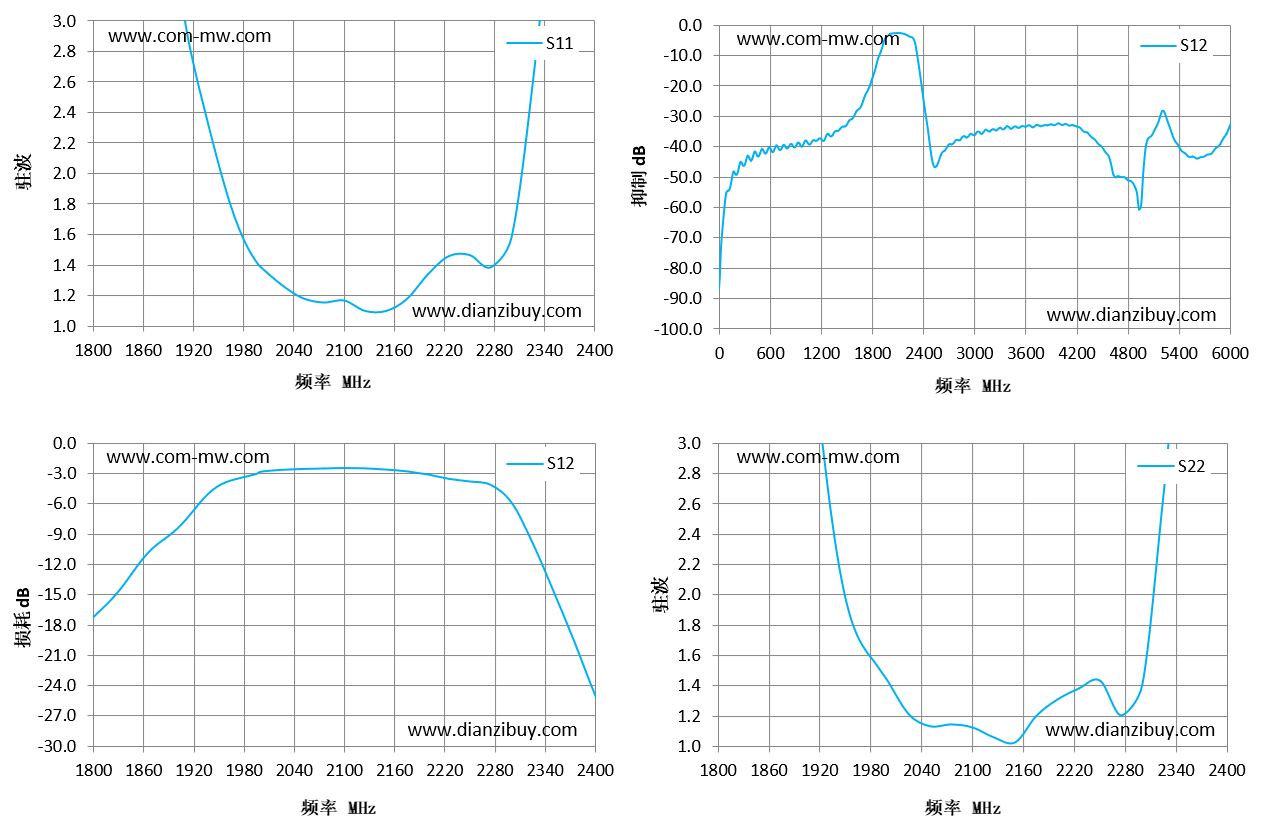

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 1800 | 7.57 | -17.57 | 5.94 |
| 1843 | 5.82 | -13.86 | 7.37 |
| 1886 | 4.84 | -9.81 | 4.54 |
| 1929 | 2.67 | -6.46 | 3.05 |
| 1971 | 1.8 | -3.72 | 1.73 |
| 2014 | 1.39 | -2.83 | 1.43 |
| 2057 | 1.18 | -2.56 | 1.13 |
| 2100 | 1.17 | -2.47 | 1.12 |
| 2143 | 1.1 | -2.5 | 1.06 |
| 2186 | 1.18 | -2.8 | 1.2 |
| 2229 | 1.46 | -3.54 | 1.38 |
| 2271 | 1.47 | -3.8 | 1.43 |
| 2314 | 1.58 | -5.9 | 1.41 |
| 2357 | 3.92 | -14.64 | 4.02 |
| 2400 | 4.56 | -24.97 | 5.73 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
