通带频率1100~1450MHz, 500-600MHz≥20dB, 2050-3700MHz≥20dB, 工业级, 替代 SYBP-1275+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 1100 | ~ | 1450 | MHz | ||
| 通带损耗 | 1.6 | 2.5 | dB | |||
| 通带驻波 | 1.9 | |||||
| 带外抑制 | DC-500 | MHz≥ | 30 | 38 | dB | |
| 带外抑制 | 500-600 | MHz≥ | 20 | 28 | dB | |
| 带外抑制 | 2050-3700 | MHz≥ | 20 | 30 | dB | |
| 带外抑制 | 3700-5000 | MHz≥ | 25 | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 8W峰值功率（25°C） |
| 工作温度 | -55~+100℃ |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 SYBP-1275+ |

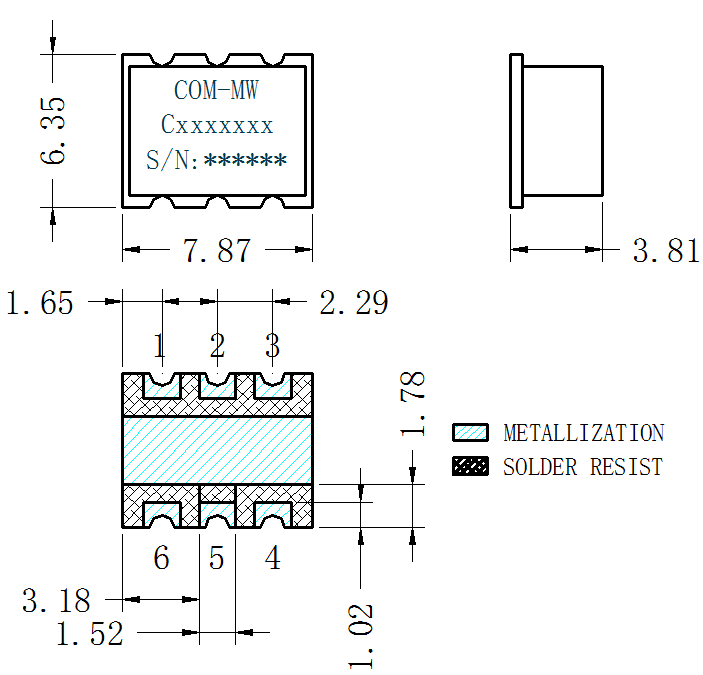

| 输入/输出端 | 4 , 6 |
| 接地端口 | 1 , 2 , 3 , 5 , |

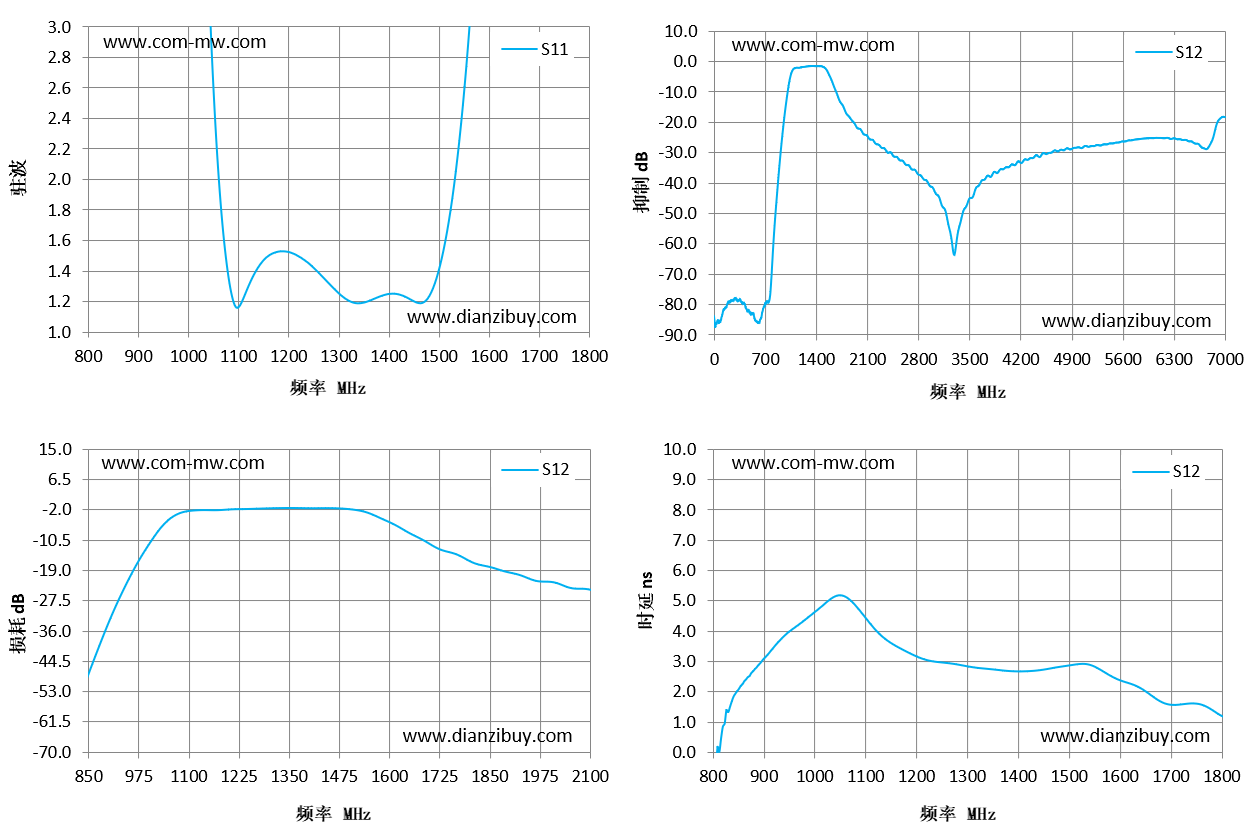

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 800 | 55.88 | -66.11 | -66.11 | -1.63 |
| 871 | 36.21 | -42.15 | -42.15 | 2.49 |
| 943 | 20.42 | -22.92 | -22.92 | 3.88 |
| 1014 | 6.81 | -9.47 | -9.47 | 4.8 |
| 1086 | 1.26 | -2.48 | -2.48 | 4.75 |
| 1157 | 1.49 | -1.97 | -1.97 | 3.56 |
| 1229 | 1.48 | -1.66 | -1.66 | 3.02 |
| 1300 | 1.26 | -1.45 | -1.45 | 2.85 |
| 1371 | 1.22 | -1.37 | -1.37 | 2.71 |
| 1443 | 1.21 | -1.4 | -1.4 | 2.72 |
| 1514 | 1.59 | -1.87 | -1.87 | 2.91 |
| 1586 | 4.35 | -4.69 | -4.69 | 2.49 |
| 1657 | 10.77 | -8.84 | -8.84 | 1.95 |
| 1729 | 20.78 | -13.04 | -13.04 | 1.6 |
| 1800 | 34.04 | -16.31 | -16.31 | 1.21 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 安装面平整，请戴手套安装产品，防止表面氧化。 |
提供技术要求，工程师 1 个工作日内响应。
