通带频率1880~2620MHz, DC-1280MHz≥20dB, 3640-5400MHz≥20dB, 替代SYBP-2250+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。

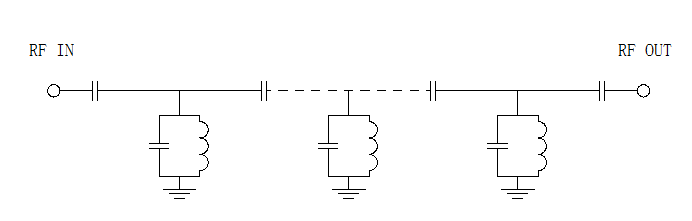

电路Q值高，低损耗.
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 1880 | ~ | 2620 | MHz | ||
| 通带损耗 | 2.2 | 3.0 | dB | |||
| 通带驻波 | 1.5 | 1.9 | ||||
| 带外抑制 | DC-1280 | MHz≥ | 20 | dB | ||
| 带外抑制 | 3640-5400 | MHz≥ | 20 | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SYBP-2250+ |

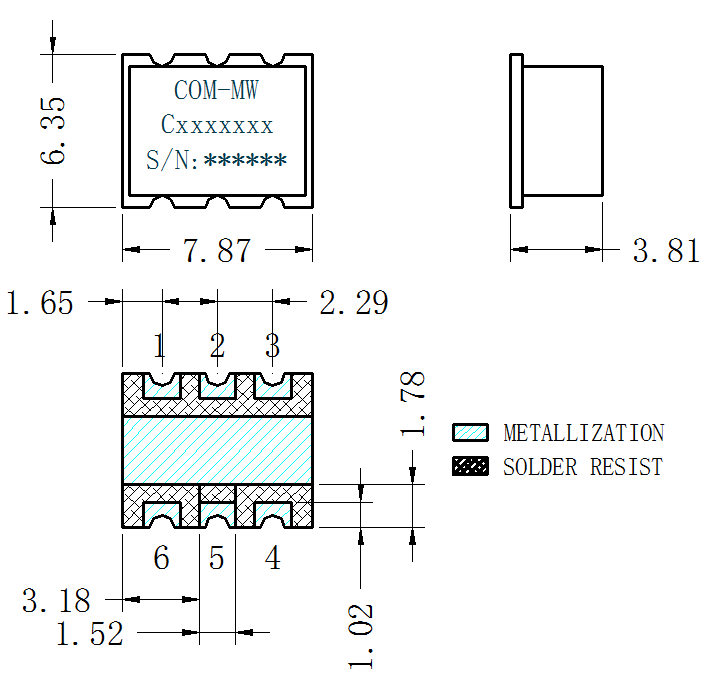

| 输入/输出端 | 4 , 6 |
| 接地端口 | 1 , 2 , 3 , 5 , |

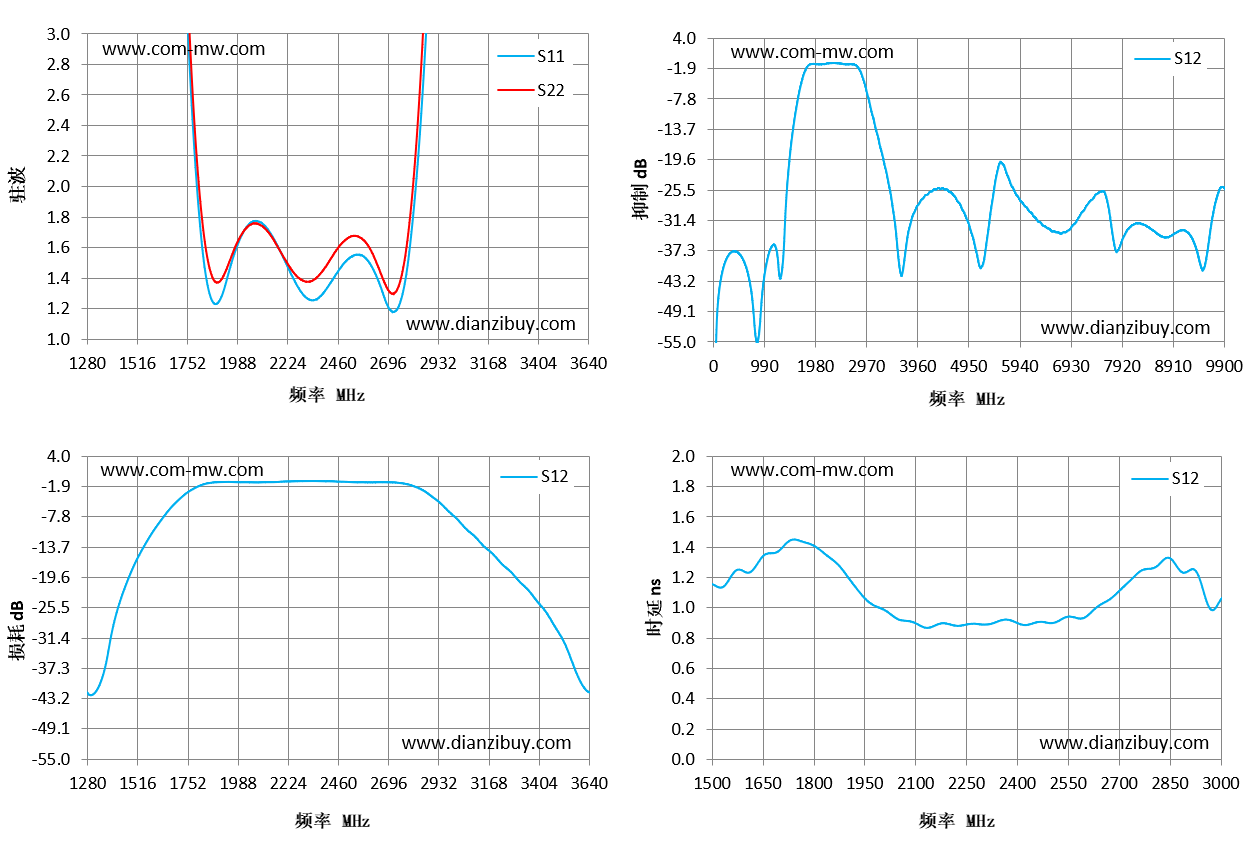

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1280 | 114.25 | 26.58 | -42.18 | -2.68 |
| 1449 | 43 | 18.08 | -22.27 | 1.03 |
| 1617 | 11.57 | 11.09 | -8.94 | 1.24 |
| 1786 | 2.2 | 2.38 | -2.17 | 1.42 |
| 1954 | 1.48 | 1.52 | -1 | 1.06 |
| 2123 | 1.73 | 1.72 | -1.04 | 0.87 |
| 2291 | 1.3 | 1.39 | -0.83 | 0.89 |
| 2460 | 1.44 | 1.6 | -0.95 | 0.91 |
| 2629 | 1.45 | 1.54 | -1.08 | 0.99 |
| 2797 | 1.59 | 1.77 | -1.6 | 1.26 |
| 2966 | 6 | 7.78 | -6.23 | 1 |
| 3134 | 11.73 | 21.07 | -13.11 | 0.71 |
| 3303 | 13.02 | 28.42 | -20.01 | 0.57 |
| 3471 | 12.79 | 27.27 | -28.67 | 0.43 |
| 3640 | 13.05 | 24.88 | -41.98 | -2.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 安装面平整，请戴手套安装产品，防止表面氧化。 |
