通带频率68~72MHz, DC-53MHz≥40dB, 87-1000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 68 | ~ | 72 | MHz | ||
| 通带损耗 | 3 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-53 | MHz≥ | 40 | dB | ||
| 带外抑制 | 87-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

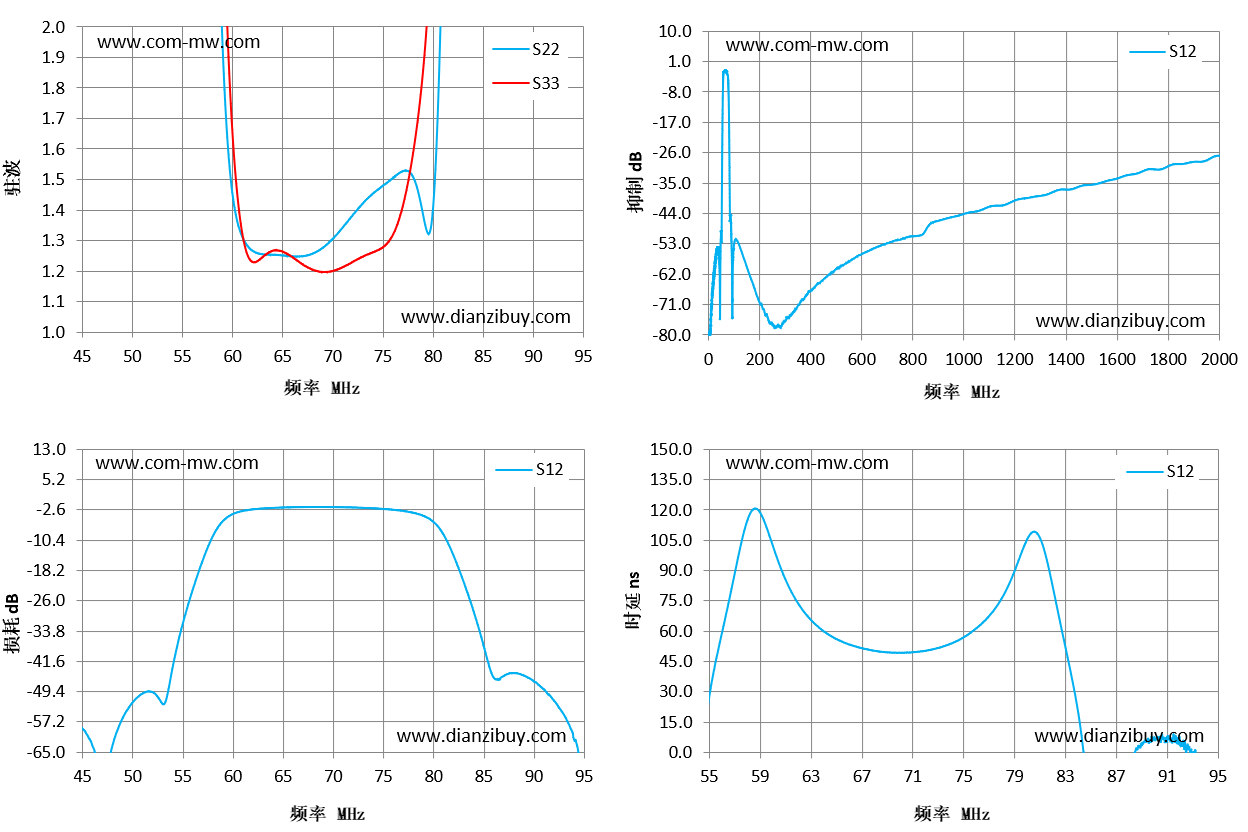

| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 45 | 20.02 | 136.36 | -58.85 | 0.05 |
| 49 | 18.47 | 80.06 | -56.31 | 4.97 |
| 52 | 16.05 | 46.11 | -49.5 | -23.1 |
| 56 | 8.44 | 14.4 | -23.14 | 59.15 |
| 59 | 1.92 | 2.49 | -5.38 | 118.32 |
| 63 | 1.25 | 1.25 | -2.12 | 65.37 |
| 66 | 1.25 | 1.24 | -1.8 | 53.31 |
| 70 | 1.31 | 1.2 | -1.76 | 49.2 |
| 74 | 1.45 | 1.26 | -2.08 | 53.68 |
| 77 | 1.53 | 1.42 | -2.77 | 67.45 |
| 81 | 2.38 | 3.74 | -8.82 | 105.98 |
| 84 | 10.66 | 11.16 | -28.73 | 19.12 |
| 88 | 18.31 | 19.71 | -44.56 | -7.83 |
| 91 | 20.59 | 25.96 | -48.74 | 7.56 |
| 95 | 21.61 | 34.11 | -72.19 | -301.96 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
