通带频率65~75MHz, DC-52MHz≥40dB, 88-1000MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 65 | ~ | 75 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带外抑制 | DC-52 | MHz≥ | 40 | dB | ||
| 带外抑制 | 88-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

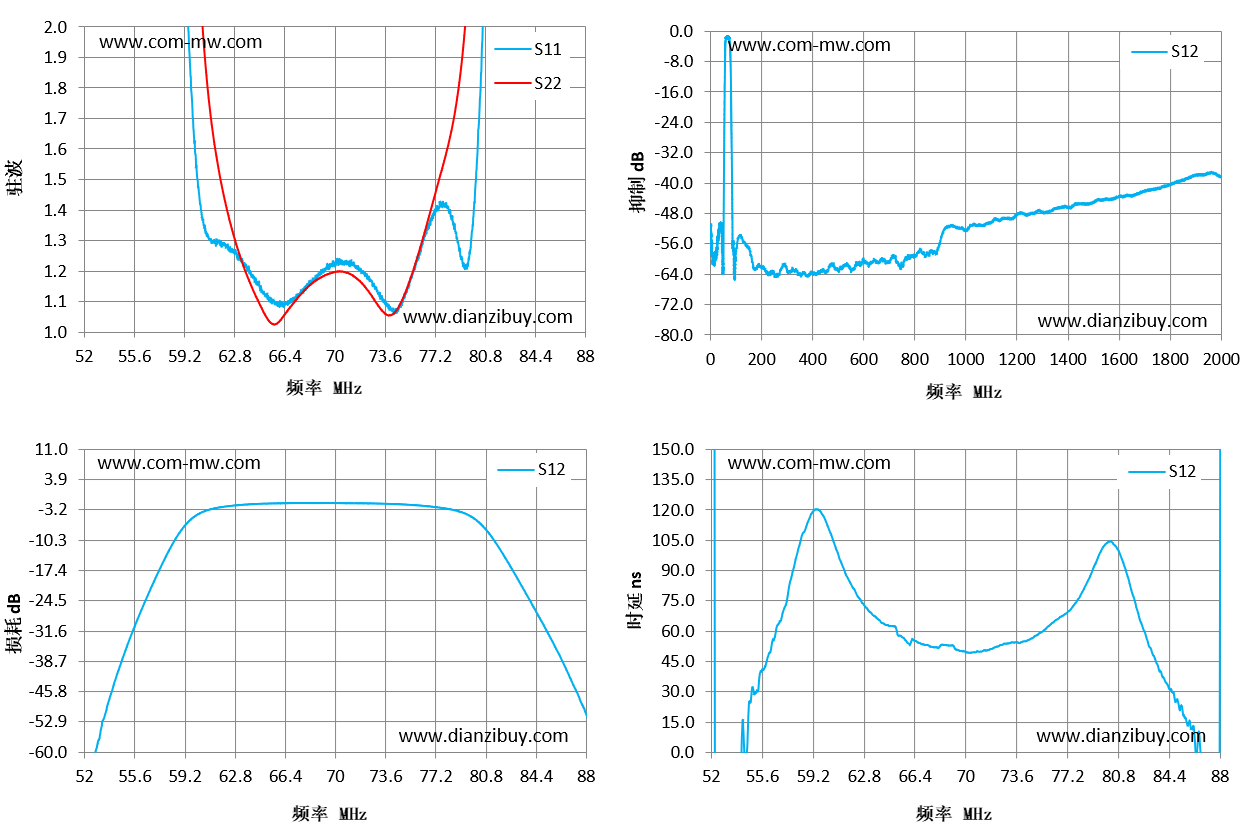

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 52 | 20.94 | 45.85 | -62.84 | -62.84 | 969.7 |
| 55 | 12.66 | 22.74 | -35.73 | -35.73 | 28.95 |
| 57 | 7.35 | 12.73 | -20.01 | -20.01 | 67.96 |
| 60 | 1.58 | 2.44 | -4.59 | -4.59 | 115.91 |
| 62 | 1.29 | 1.45 | -2.51 | -2.51 | 81.53 |
| 65 | 1.12 | 1.06 | -1.77 | -1.77 | 62.4 |
| 67 | 1.11 | 1.09 | -1.63 | -1.63 | 53.47 |
| 70 | 1.23 | 1.2 | -1.61 | -1.61 | 49.57 |
| 73 | 1.14 | 1.09 | -1.75 | -1.75 | 54.03 |
| 75 | 1.13 | 1.12 | -1.98 | -1.98 | 57.91 |
| 78 | 1.42 | 1.59 | -2.94 | -2.94 | 76.31 |
| 80 | 1.41 | 2.51 | -5.3 | -5.3 | 103.77 |
| 83 | 7.34 | 9.55 | -18.82 | -18.82 | 52.11 |
| 85 | 14 | 13.9 | -30.41 | -30.41 | 25.41 |
| 88 | 24.38 | 19.2 | -50.89 | -50.89 | 168.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
