通带频率60~80MHz, DC-48MHz≥40dB, 92-500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 60 | ~ | 80 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带外抑制 | DC-48 | MHz≥ | 40 | dB | ||
| 带外抑制 | 92-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

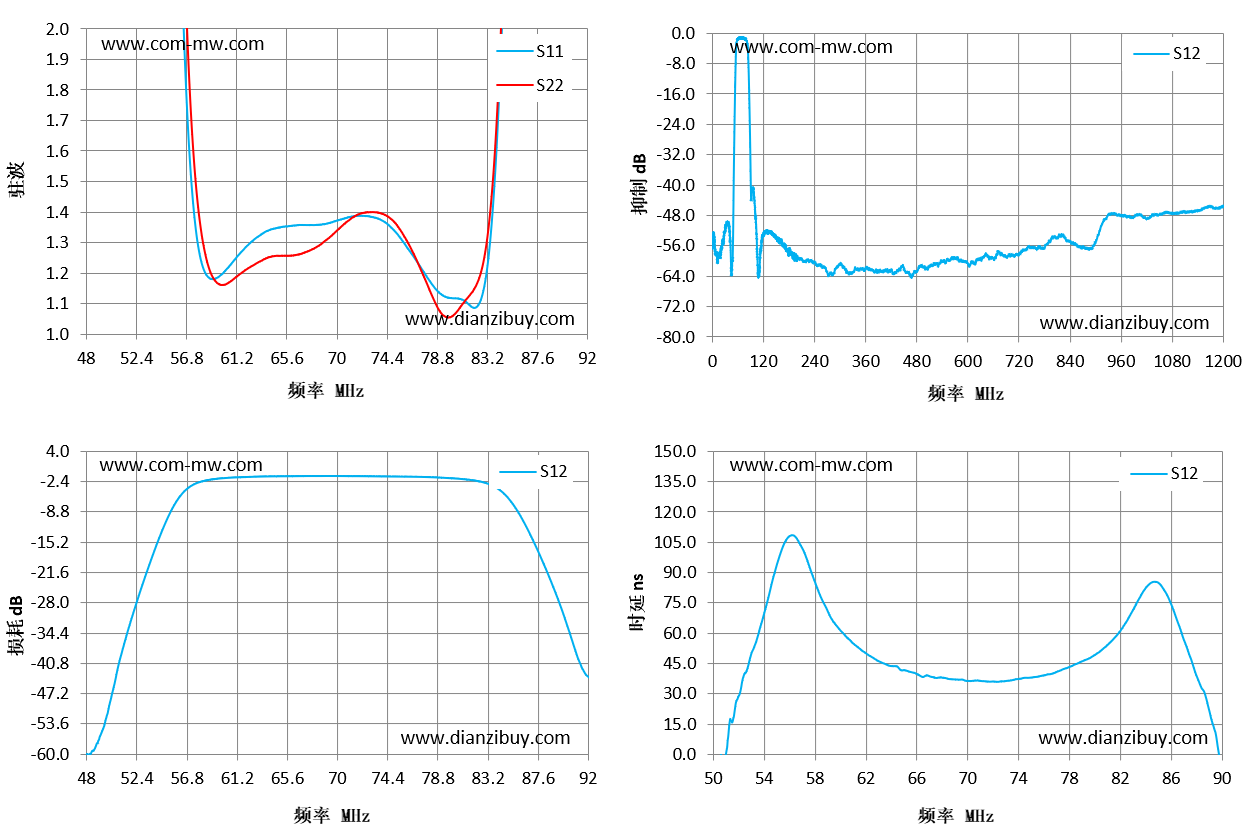

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 48 | 39.28 | 30.41 | -59.94 | -59.94 | 168.24 |
| 51 | 21.1 | 19.82 | -39.17 | -39.17 | 0.73 |
| 54 | 8.43 | 9.55 | -16.59 | -16.59 | 69.99 |
| 57 | 1.64 | 1.88 | -3.61 | -3.61 | 101.86 |
| 61 | 1.24 | 1.18 | -1.57 | -1.57 | 54.84 |
| 64 | 1.34 | 1.25 | -1.35 | -1.35 | 43.69 |
| 67 | 1.36 | 1.26 | -1.28 | -1.28 | 38.62 |
| 70 | 1.37 | 1.34 | -1.27 | -1.27 | 36.37 |
| 73 | 1.38 | 1.4 | -1.33 | -1.33 | 36.31 |
| 76 | 1.29 | 1.32 | -1.41 | -1.41 | 39.06 |
| 79 | 1.14 | 1.08 | -1.6 | -1.6 | 46.09 |
| 83 | 1.16 | 1.26 | -2.74 | -2.74 | 71.51 |
| 86 | 4.39 | 4.6 | -9.51 | -9.51 | 74.15 |
| 89 | 13 | 13.78 | -25.16 | -25.16 | 21.31 |
| 92 | 20.72 | 24.42 | -43.62 | -43.62 | -122.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
