通带频率58~82MHz, DC-46MHz≥40dB, 94-500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 58 | ~ | 82 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带外抑制 | DC-46 | MHz≥ | 40 | dB | ||
| 带外抑制 | 94-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

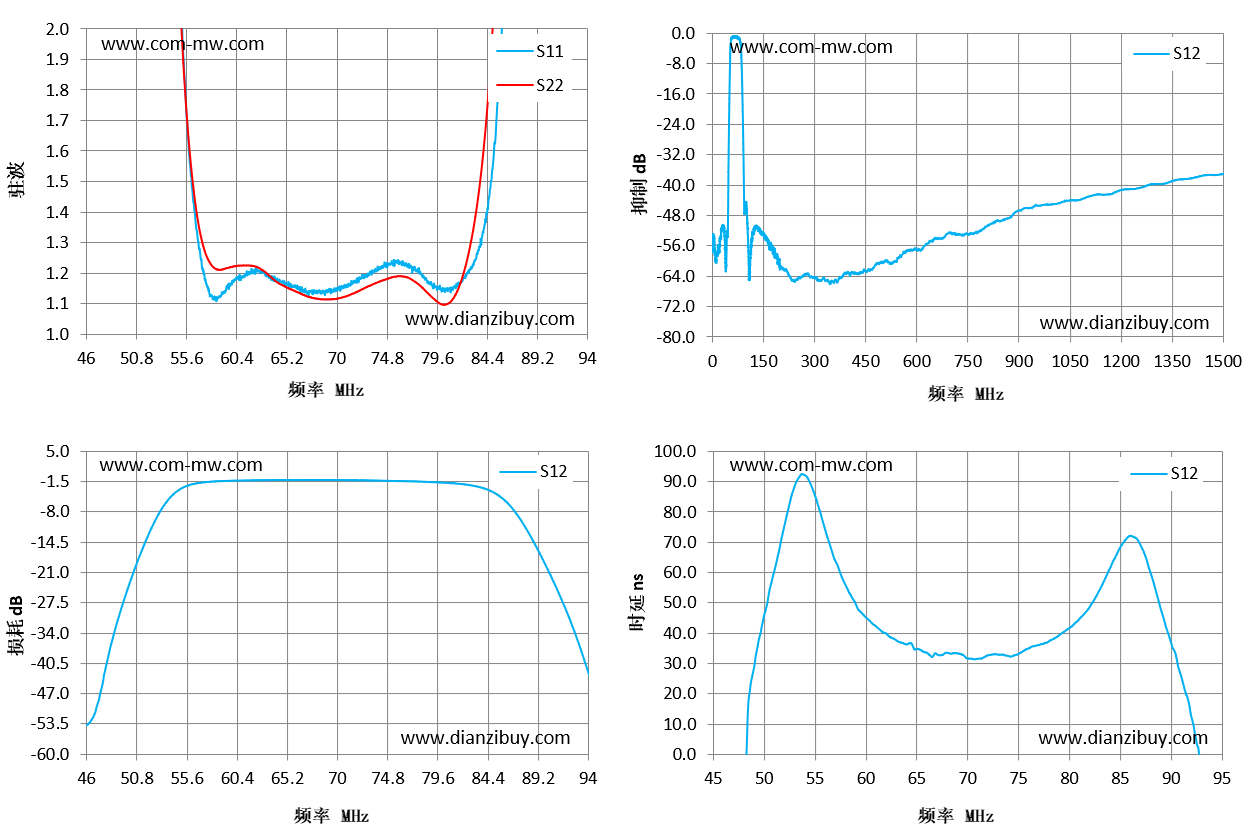

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 46 | 27.36 | 32.06 | -53.7 | -53.7 | -120.75 |
| 49 | 22.63 | 17.38 | -31.23 | -31.23 | 28.83 |
| 53 | 6.29 | 4.78 | -8.07 | -8.07 | 88.74 |
| 56 | 1.54 | 1.57 | -2.06 | -2.06 | 73.95 |
| 60 | 1.17 | 1.22 | -1.21 | -1.21 | 45.21 |
| 63 | 1.21 | 1.21 | -1.1 | -1.1 | 37.63 |
| 67 | 1.15 | 1.13 | -1.06 | -1.06 | 33.04 |
| 70 | 1.14 | 1.12 | -1.06 | -1.06 | 31.76 |
| 73 | 1.2 | 1.16 | -1.15 | -1.15 | 32.98 |
| 77 | 1.22 | 1.18 | -1.34 | -1.34 | 36.22 |
| 80 | 1.14 | 1.1 | -1.61 | -1.61 | 41.82 |
| 84 | 1.33 | 1.58 | -2.83 | -2.83 | 61.69 |
| 87 | 3.16 | 4.34 | -7.82 | -7.82 | 68.98 |
| 91 | 11.18 | 13.62 | -24.31 | -24.31 | 25.65 |
| 94 | 17.96 | 19.73 | -42.12 | -42.12 | -73.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
