通带频率55~85MHz, DC-43MHz≥40dB, 97-500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 55 | ~ | 85 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带外抑制 | DC-43 | MHz≥ | 40 | dB | ||
| 带外抑制 | 97-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

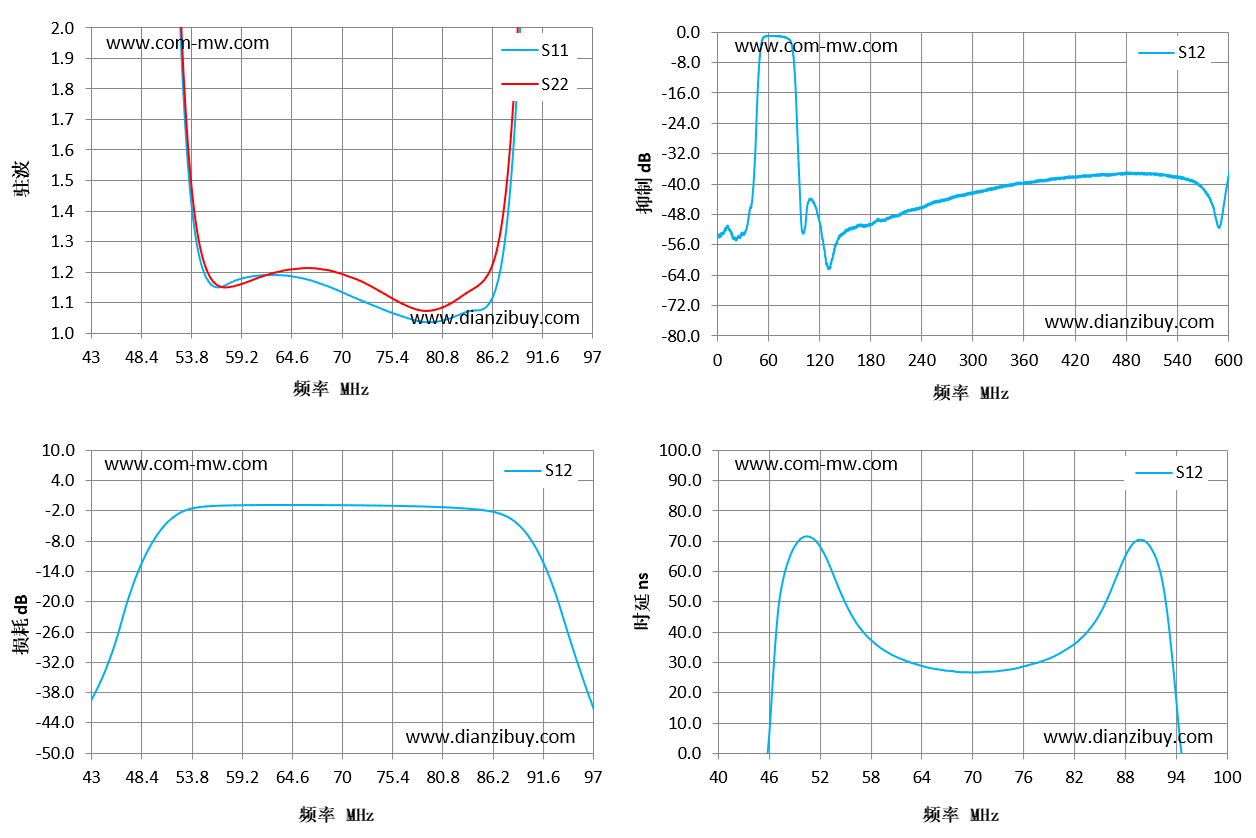

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 43 | 23.32 | 31.02 | -40.1 | -30.12 |
| 47 | 14.44 | 15.12 | -19.62 | 42.87 |
| 51 | 3.98 | 4 | -4.74 | 71.15 |
| 55 | 1.21 | 1.25 | -1.23 | 49.56 |
| 58 | 1.17 | 1.15 | -0.98 | 37.4 |
| 62 | 1.19 | 1.19 | -0.89 | 30.73 |
| 66 | 1.18 | 1.21 | -0.9 | 27.64 |
| 70 | 1.13 | 1.19 | -0.93 | 26.6 |
| 74 | 1.08 | 1.14 | -1.01 | 27.41 |
| 78 | 1.04 | 1.08 | -1.15 | 30.02 |
| 82 | 1.05 | 1.1 | -1.43 | 35.76 |
| 85 | 1.08 | 1.16 | -1.86 | 45.33 |
| 89 | 1.85 | 2 | -4.72 | 69.13 |
| 93 | 6.54 | 5.63 | -18.45 | 46.37 |
| 97 | 14.31 | 9.28 | -40.84 | -35.67 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
