通带频率52~88MHz, DC-40MHz≥40dB, 100-500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 52 | ~ | 88 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带外抑制 | DC-40 | MHz≥ | 40 | dB | ||
| 带外抑制 | 100-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

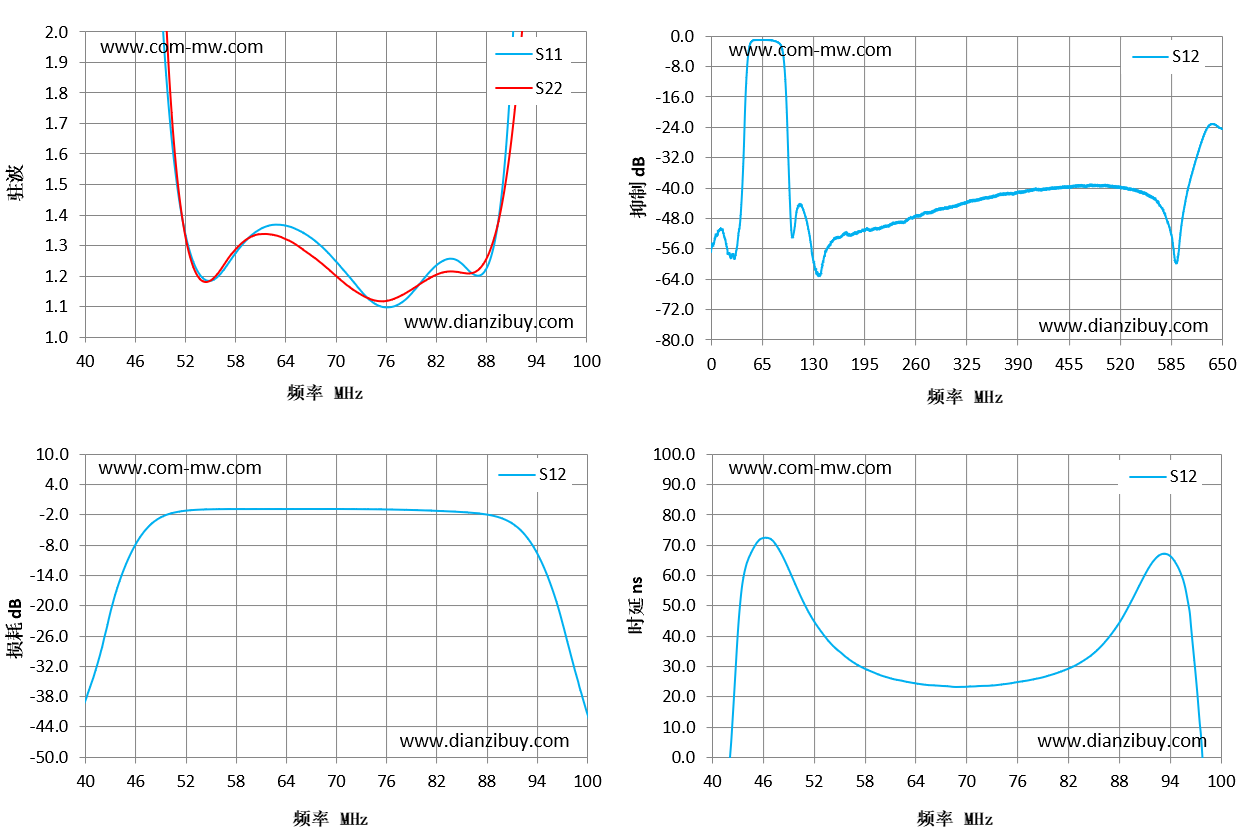

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 40 | 17.32 | 35.47 | -39.21 | -30.54 |
| 44 | 9.05 | 16.45 | -15.87 | 62.64 |
| 49 | 2.21 | 2.6 | -2.69 | 62.95 |
| 53 | 1.25 | 1.23 | -1.12 | 41.25 |
| 57 | 1.24 | 1.25 | -0.94 | 30.8 |
| 61 | 1.35 | 1.34 | -0.93 | 26.1 |
| 66 | 1.34 | 1.29 | -0.92 | 23.76 |
| 70 | 1.25 | 1.2 | -0.92 | 23.26 |
| 74 | 1.12 | 1.13 | -0.97 | 23.97 |
| 79 | 1.14 | 1.15 | -1.11 | 26.33 |
| 83 | 1.25 | 1.21 | -1.35 | 30.47 |
| 87 | 1.2 | 1.22 | -1.79 | 40.27 |
| 91 | 1.83 | 1.62 | -3.61 | 59.4 |
| 96 | 8.65 | 3.95 | -17.31 | 53.75 |
| 100 | 18.65 | 7.52 | -41.21 | -42.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
