通带频率138~142MHz, DC-124MHz≥40dB, 156-900MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 138 | ~ | 142 | MHz | ||
| 通带损耗 | 4 | dB | ||||
| 带外抑制 | DC-124 | MHz≥ | 40 | dB | ||
| 带外抑制 | 156-900 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1.8 |
| 接地端口 | 2,3,4,5,6,7 |

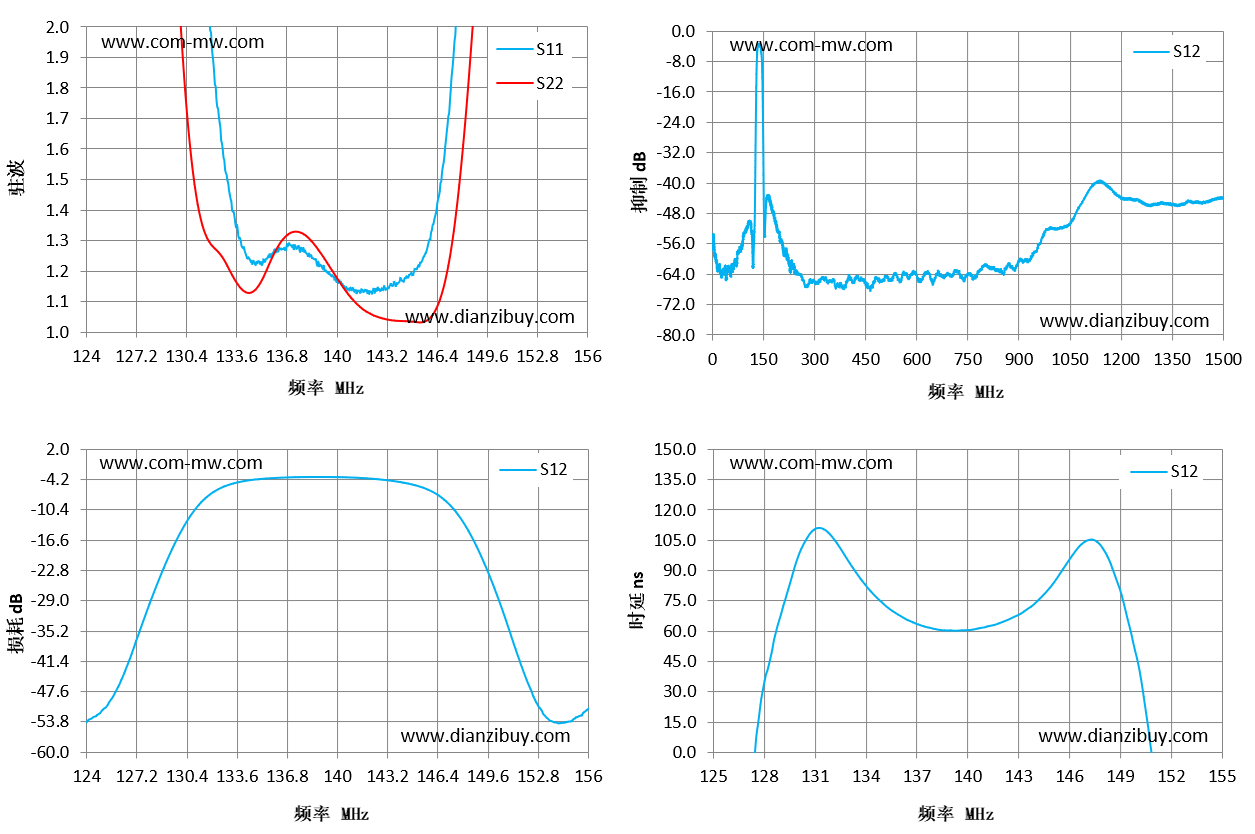

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 124 | 17.23 | 11.79 | -53.92 | -53.92 | -31.54 |
| 126 | 13.03 | 8.08 | -46.95 | -46.95 | -95.82 |
| 129 | 6.74 | 3.17 | -22 | -22 | 67.72 |
| 131 | 2.93 | 1.47 | -10.15 | -10.15 | 110.25 |
| 133 | 1.51 | 1.22 | -5.4 | -5.4 | 94.34 |
| 135 | 1.23 | 1.15 | -4.13 | -4.13 | 73.77 |
| 138 | 1.27 | 1.32 | -3.69 | -3.69 | 61.05 |
| 140 | 1.16 | 1.18 | -3.71 | -3.71 | 60.34 |
| 142 | 1.13 | 1.06 | -3.98 | -3.98 | 64.12 |
| 145 | 1.21 | 1.03 | -5.37 | -5.37 | 82.68 |
| 147 | 1.63 | 1.18 | -8.74 | -8.74 | 104.4 |
| 149 | 3.28 | 2.22 | -18.45 | -18.45 | 80.51 |
| 151 | 4.86 | 4.12 | -35.03 | -35.03 | -8.36 |
| 154 | 6.66 | 7.62 | -53.95 | -53.95 | -140.38 |
| 156 | 7.73 | 10.4 | -51.29 | -51.29 | -45.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
