通带频率135~145MHz, DC-120MHz≥40dB, 160-500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 135 | ~ | 145 | MHz | ||
| 通带损耗 | 3.5 | dB | ||||
| 带外抑制 | DC-120 | MHz≥ | 40 | dB | ||
| 带外抑制 | 160-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

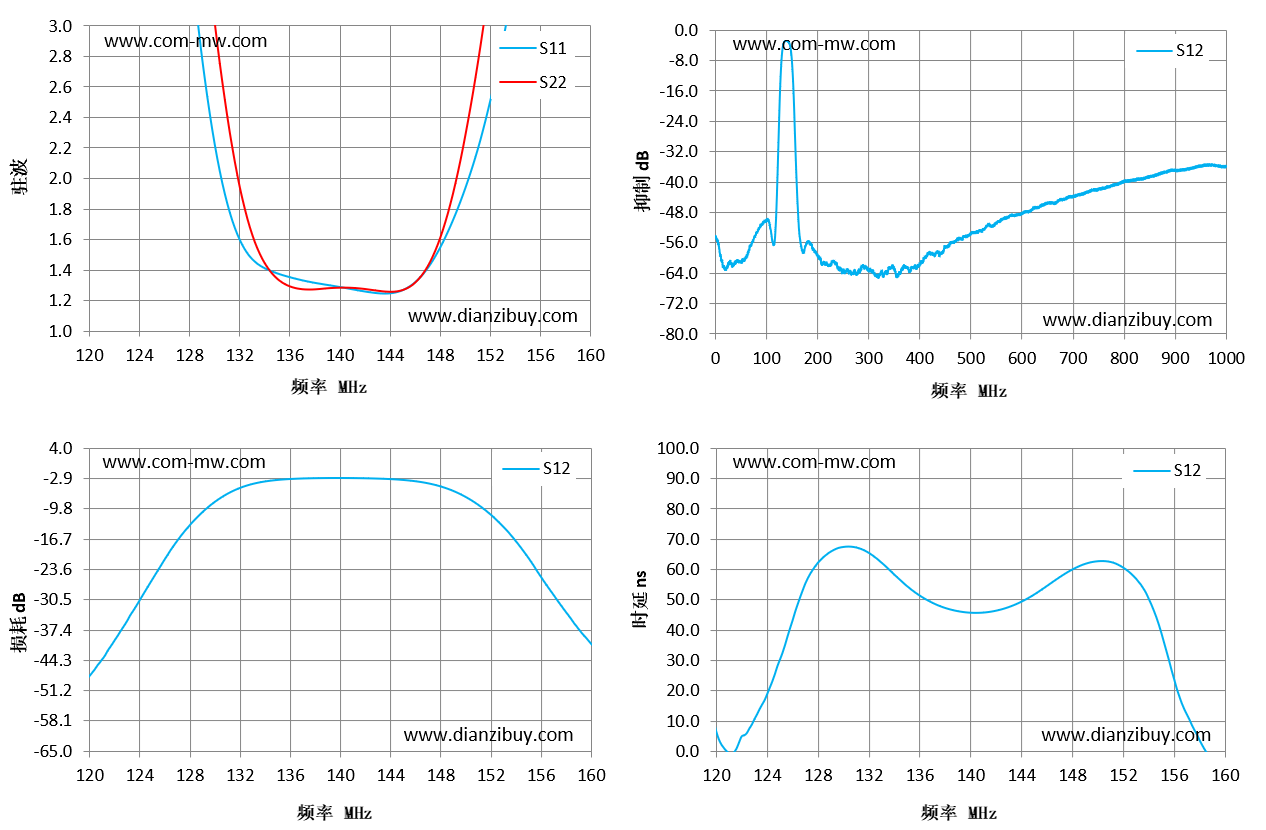

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 120 | 15.03 | 17.09 | -48.46 | 9.84 |
| 123 | 10.26 | 11.55 | -36.09 | 8.83 |
| 126 | 5.8 | 7.25 | -22.03 | 40.58 |
| 129 | 2.91 | 3.96 | -10.98 | 65.31 |
| 131 | 1.9 | 2.52 | -6.6 | 67.39 |
| 134 | 1.42 | 1.47 | -3.59 | 59.09 |
| 137 | 1.34 | 1.28 | -2.85 | 49.39 |
| 140 | 1.29 | 1.28 | -2.73 | 45.76 |
| 143 | 1.25 | 1.27 | -2.85 | 47.29 |
| 146 | 1.31 | 1.3 | -3.41 | 53.95 |
| 149 | 1.69 | 1.83 | -5.48 | 61.52 |
| 151 | 2.14 | 2.66 | -8.52 | 62.61 |
| 154 | 3.27 | 4.56 | -16.55 | 52.14 |
| 157 | 5.11 | 7.03 | -28.7 | 13.84 |
| 160 | 7.6 | 9.57 | -39.95 | -5.88 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
