通带频率130~150MHz, DC-108MHz≥40dB, 172-900MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 130 | ~ | 150 | MHz | ||
| 通带损耗 | 2.5 | dB | ||||
| 带外抑制 | DC-108 | MHz≥ | 40 | dB | ||
| 带外抑制 | 172-900 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

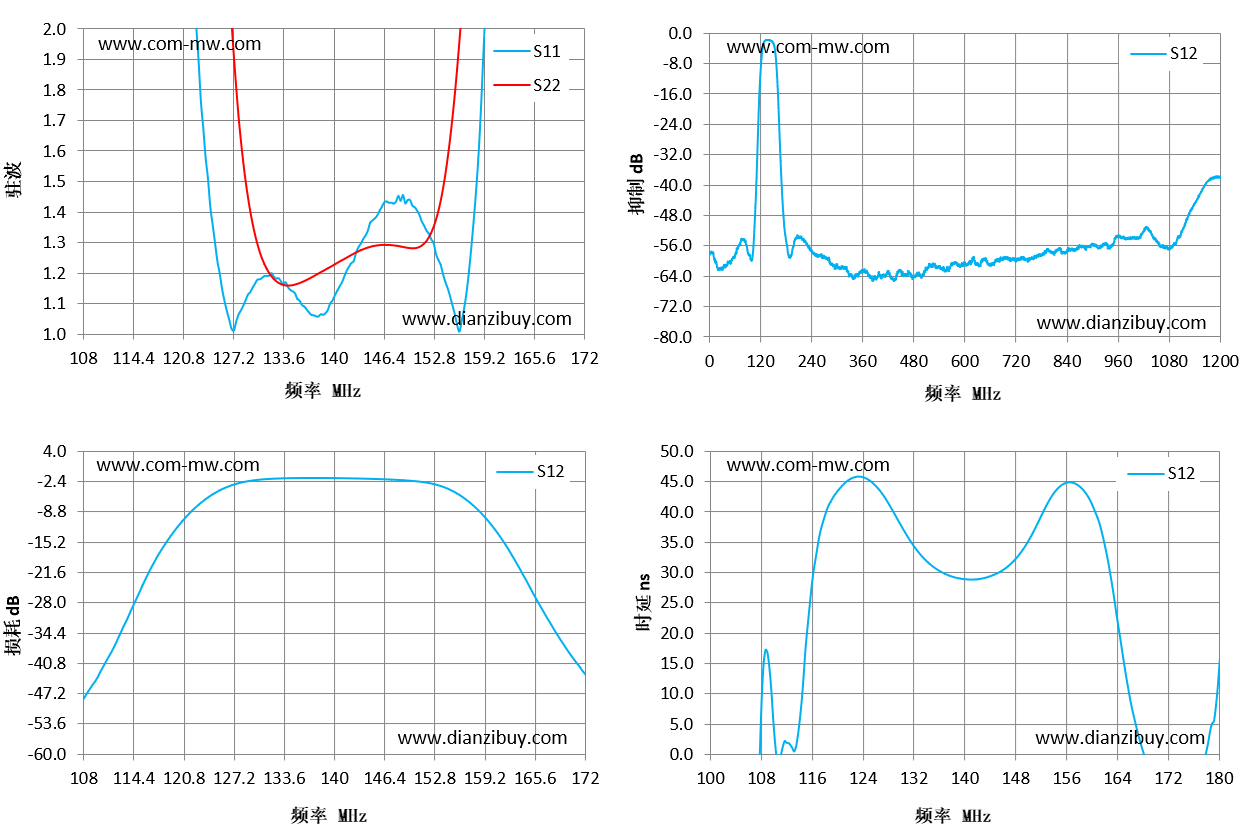

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 108 | 16.46 | 42.61 | -49.04 | -49.04 | 0.48 |
| 113 | 10.33 | 26.29 | -34.12 | -34.12 | 1.07 |
| 117 | 6.38 | 15.87 | -20.42 | -20.42 | 33.9 |
| 122 | 2.31 | 6.58 | -8.71 | -8.71 | 45.4 |
| 126 | 1.15 | 2.62 | -4.07 | -4.07 | 44.57 |
| 131 | 1.18 | 1.25 | -2.02 | -2.02 | 36.18 |
| 135 | 1.14 | 1.16 | -1.75 | -1.75 | 31.2 |
| 140 | 1.11 | 1.22 | -1.75 | -1.75 | 28.95 |
| 145 | 1.37 | 1.29 | -1.92 | -1.92 | 29.85 |
| 149 | 1.45 | 1.29 | -2.2 | -2.2 | 33.44 |
| 154 | 1.2 | 1.48 | -3.6 | -3.6 | 43.11 |
| 158 | 1.37 | 2.69 | -7.62 | -7.62 | 44.39 |
| 163 | 7.3 | 6.5 | -18.67 | -18.67 | 29.17 |
| 167 | 15.81 | 11.21 | -30.2 | -30.2 | 5 |
| 172 | 23.18 | 19.33 | -42.84 | -42.84 | -10.1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
