通带频率124~156MHz, DC-103MHz≥40dB, 177-500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 124 | ~ | 156 | MHz | ||
| 通带损耗 | 2.5 | dB | ||||
| 带外抑制 | DC-103 | MHz≥ | 40 | dB | ||
| 带外抑制 | 177-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

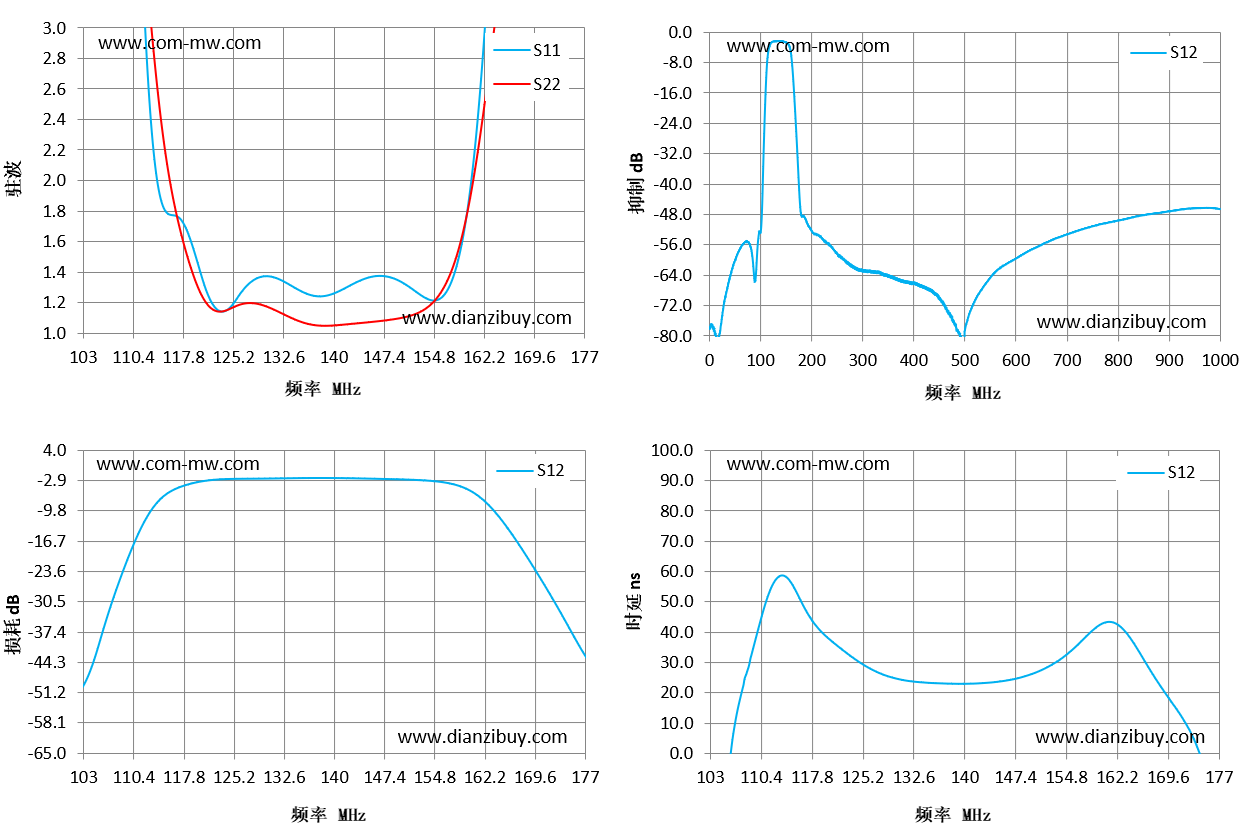

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 103 | 17.87 | 7.85 | -49.29 | -57.56 |
| 108 | 9.17 | 5.65 | -26.61 | 24.47 |
| 114 | 1.97 | 2.58 | -7.45 | 58.37 |
| 119 | 1.59 | 1.41 | -3.41 | 40.64 |
| 124 | 1.15 | 1.15 | -2.45 | 31.27 |
| 129 | 1.37 | 1.19 | -2.35 | 25.4 |
| 135 | 1.28 | 1.08 | -2.23 | 23.29 |
| 140 | 1.26 | 1.05 | -2.22 | 23 |
| 145 | 1.36 | 1.07 | -2.35 | 23.71 |
| 151 | 1.31 | 1.11 | -2.59 | 27.29 |
| 156 | 1.24 | 1.28 | -3.17 | 34.82 |
| 161 | 2.28 | 2.11 | -6.06 | 43.43 |
| 166 | 6.25 | 3.8 | -14.64 | 31.42 |
| 172 | 12.95 | 5.51 | -29.26 | 10.73 |
| 177 | 17.83 | 6.99 | -42.75 | -21.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
